バンガードVツインのタイミングギア｜エンジン性能を左右する重要部品の点検ポイント
bs-serviceバンガードVツインエンジンのオーバーホールでは、ピストンやシリンダーだけでなく、タイミングギアの状態確認も重要な整備項目です。
14GHP、16GHP、18GHP、21GHP、23GHPのVANGUARD VツインエンジンはOHV（オーバーヘッドバルブ）方式を採用しており、タイミングギアがクランクシャフトとカムシャフトの動きを正確に同期させています。
今回はBSサービスが実施しているタイミングギア整備の考え方と整備基準をご紹介します。
この部品はなぜ重要なのか
タイミングギアの役割
タイミングギアはクランクシャフトの回転をカムシャフトへ伝達する部品です。
カムシャフトの動きはプッシュロッドやロッカーアームを介して吸排気バルブへ伝わり、エンジンが適切なタイミングで吸気・圧縮・燃焼・排気を行うための基準となります。
タイミングがずれると何が起きるのか
タイミングギアの位置がずれたり摩耗が進行すると、
- 始動不良
- 出力低下
- 圧縮不足
- 異常燃焼
- バックファイヤ
などの症状が発生する場合があります。
わずかなズレでもエンジン性能に影響するため、オーバーホール時には必ず確認が必要です。
バンガードVツイン独自の構造

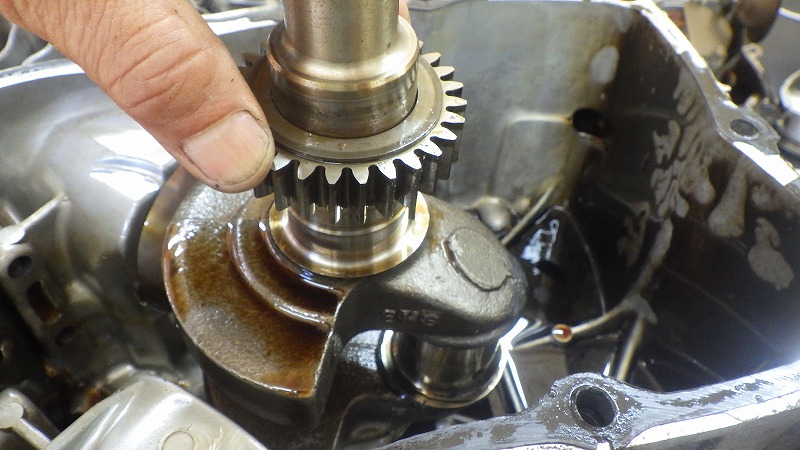

バンガードVツインのタイミングギアは、一般的な汎用エンジンには珍しくクランクシャフトから取り外しできる構造になっています。
吸気側ギアは鉄製、排気側ギアはアルミニウム製で構成されており、耐久性と静粛性を両立する設計となっています。
新品同様を目指す理由
ギアノイズを抑えるための設計
バンガードVツインでは、タイミングギアとクランクシャフトの間にオイルが入り込むことで、ギア同士の接触音を低減する構造が採用されています。
このため静粛性に優れたエンジンとなっています。
オイル管理不足による摩耗
エンジンオイル交換が適切に行われていない場合、
- キーの摩耗
- キー溝の摩耗
- ギア取付部のガタ
が発生することがあります。
この摩耗が進行すると、タイミング精度が低下し、本来の性能を発揮できなくなります。
なぜ細部まで確認するのか
BSサービスでは故障箇所のみを修理するのではなく、エンジン全体の状態を確認し、本来の性能回復を目指しています。
そのため目に見えにくいタイミングギア周辺も重点的に点検しています。
BSサービスの整備基準
ギア歯面の点検
ギア歯面の状態を確認し、
- 異常摩耗
- 欠け
- 打痕
- 偏摩耗
がないか確認します。
キーおよびキー溝の点検
タイミングギアを取り外し、
- キーの摩耗
- キー溝の変形
- ガタの有無
を確認します。
わずかな摩耗でも見逃さず点検します。
クランクシャフト取付部の点検
タイミングギアが取り付くシャフト部に、
- 焼付き
- 段付き摩耗
- 異常な接触痕
がないか確認します。

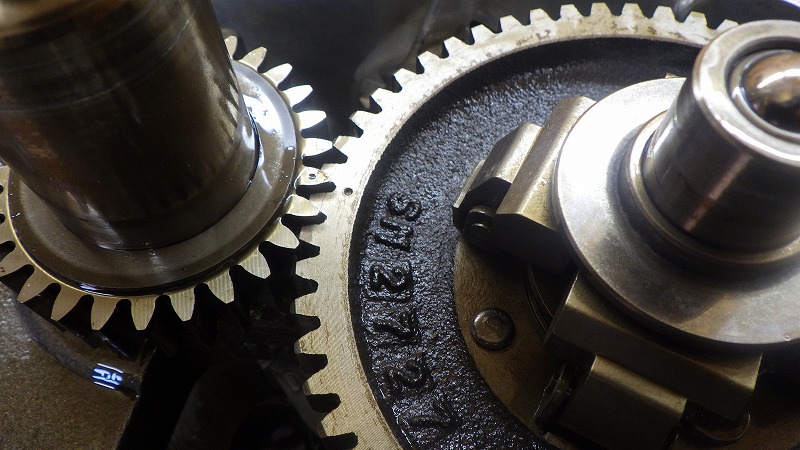

タイミングマークの確認
カムシャフトギアとクランクシャフトギアの合いマークを確認します。
組付け時には必ずマークを合わせて組み立てます。
清掃前後でどう変わるのか
汚れが不具合を隠してしまう
長期間使用されたエンジンでは、
- オイルスラッジ
- 摩耗粉
- カーボン
などが付着しています。
汚れが残ったままでは正確な診断ができません。
清掃によって確認できること
洗浄を行うことで、
- 摩耗状態
- クラック
- 異常接触痕
- 部品の変形
などが確認しやすくなります。
清掃は整備品質の第一歩
BSサービスでは、点検前に部品を十分に洗浄し、状態を正確に把握した上で整備方針を決定しています。
組付け前に確認するポイント
タイミングマークの位置確認
最も重要な工程がタイミングマークの確認です。
合いマークが1歯でもずれるとエンジンは正常に作動しません。
組付け時には必ず目視確認を行います。
回転状態の確認
組付け後は手回しで回転させ、
- 異常な抵抗
- 引っ掛かり
- 異音
がないか確認します。
バルブ作動確認
クランクシャフトを回転させながら、
- 吸気バルブ
- 排気バルブ
が正常に作動していることを確認します。
整備を省略した場合のリスク
これらの確認を省略すると、
- エンジン始動不能
- 出力不足
- バルブ損傷
- 再修理
につながる可能性があります。
まとめ
バンガードVツインのタイミングギアは、エンジン性能を支える重要な部品です。
特にこのエンジンはタイミングギアを取り外せる独自構造を採用しているため、キーやキー溝の摩耗確認まで行うことが重要になります。
BSサービスでは、
- ギア歯面の点検
- キー溝の点検
- タイミングマーク確認
- 清掃および洗浄
- 組付け後の作動確認
を整備基準として実施しています。
細かな部分まで注意深く観察することで、エンジン本来の性能と耐久性を維持することができます。
