【整備基準】バンガードVツイン バルブカバー締付ボルトの正しい組付け方法｜紙ガスケットワッシャー廃止と3.0Nm締付トルクを解説

バンガードVツインのバルブカバー締付ボルトも整備品質を左右する重要な部品です

Briggs & Stratton VANGUARD（バンガード）Vツインエンジンでは、バルブクリアランス調整やバルブ点検を行う際に必ずバルブカバーを取り外します。

このとき、多くの方が見落としがちなのがバルブカバー締付ボルトの仕様変更です。

一見すると単なるボルトですが、年式によってワッシャーの仕様やバルブカバー自体の形状が変更されており、違いを理解して組み付けることが整備品質につながります。

BSサービスでは、このような細かな仕様変更も確認しながらオーバーホールを行っています。

---

この部品はなぜ重要なのか

今回使用する工具は10mmソケットのみです。

しかし、作業は決して「ただ締めるだけ」ではありません。

以前のバンガードVツインでは、締付ボルトに紙製ガスケットワッシャーが装着されていました。

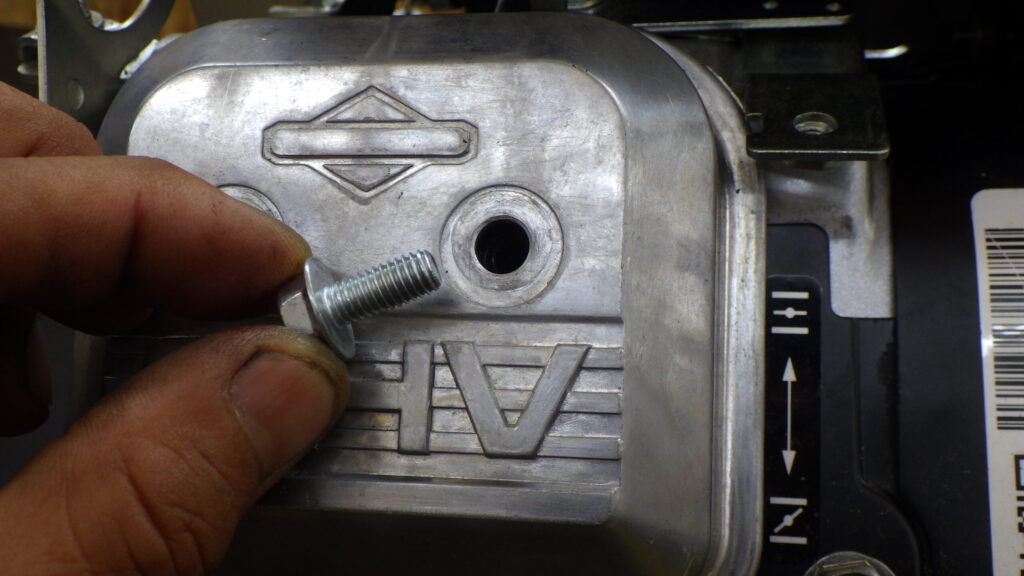

最近のエンジンでは、この紙製ガスケットワッシャーはメーカー仕様変更により廃止されています。

そのため、

「分解したらワッシャーが付いていない」

「部品が欠品しているのでは？」

と思われる方もいらっしゃいますが、現行仕様ではワッシャーが無くても正常です。

つまり、

• 古い仕様・・・紙製ガスケットワッシャーあり
• 現行仕様・・・ワッシャーなし

どちらもメーカー仕様となります。

さらに、初期型ではボルトではなくナイロンナット固定となっており、その頃はシールワッシャーが使用されていました。

このように、年式によって複数の仕様が存在します。

---

新品同様を目指す理由

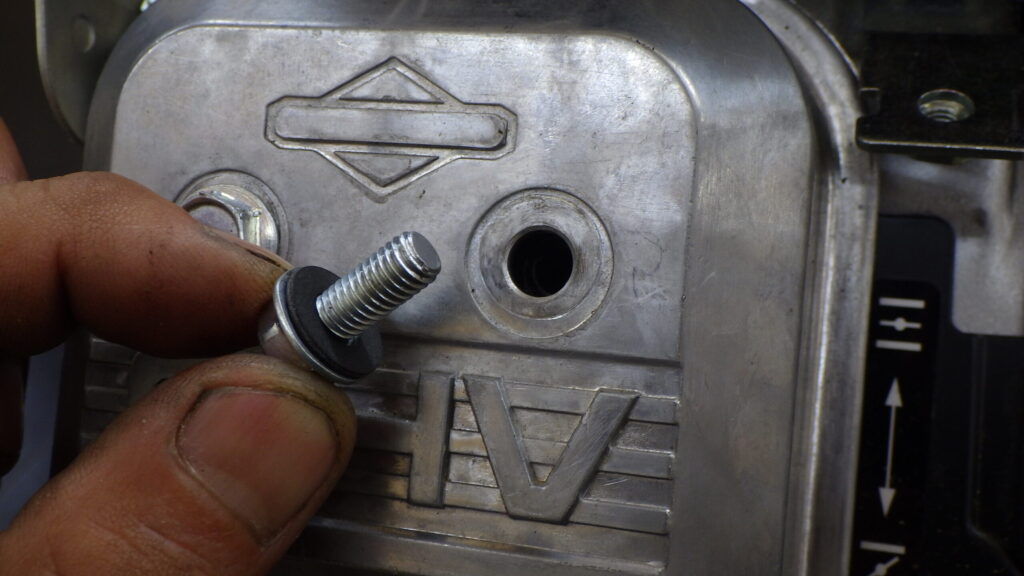

BSサービスでは、オーバーホール時には紙製ガスケットワッシャーを取り付けて組み付けています。

もちろんメーカー仕様では不要ですが、

紙製ガスケットワッシャーを使用することで

• ボルト座面への当たりが安定する
• バルブカバーへの負担を軽減できる
• 見た目も従来仕様に近づく

というメリットがあるためです。

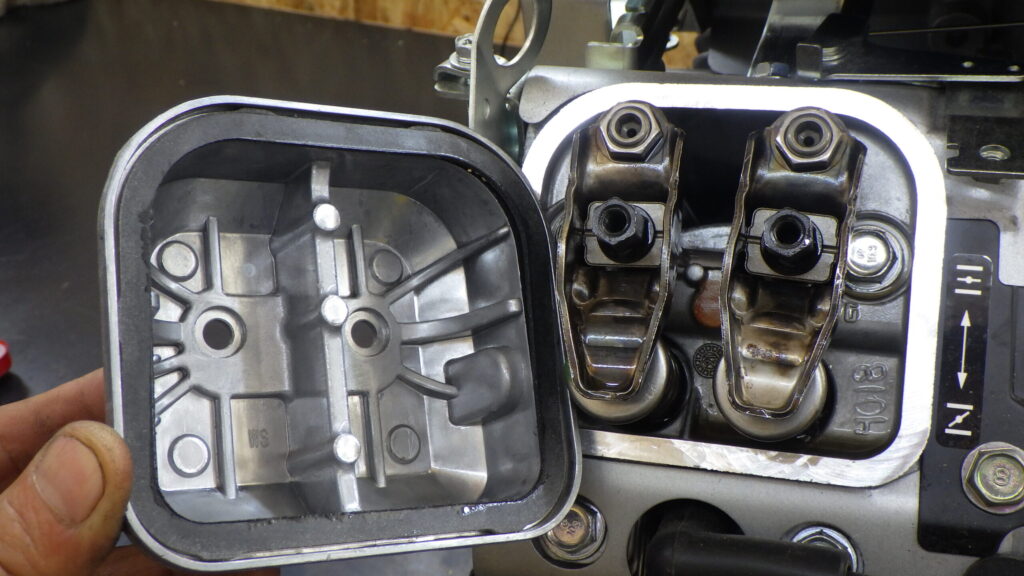

また、数年前からバルブカバー裏面中央には補強リブが追加され、部品自体も改良されています。

こうした細かな変更点も確認しながら整備することで、より安心して長く使用できる状態を目指しています。

---

BSサービスの整備基準

BSサービスでは、バルブカバー組付け時に以下を確認しています。

締付トルク

3.0Nm

非常に弱い締付トルクです。

一般的な感覚で締め付けると簡単に締め過ぎてしまいます。

そのため必ずトルク管理を行います。

ボルト状態

• ネジ山の損傷
• 座面の変形
• 腐食
• 締付跡

を確認します。

バルブカバー

新旧部品の違いを確認し、

• 補強リブ追加品
• 初期型

どちらなのかを確認します。

ガスケット

ガスケットの

• 硬化
• 変形
• 圧縮永久ひずみ
• オイル漏れ跡

も同時に点検します。

バルブクリアランス調整だけではなく、周辺部品も合わせて確認することが整備品質につながります。

---

清掃前後でどう変わるのか

バルブカバーを取り外すと、内部にはエンジンオイルや細かなスラッジが付着しています。

BSサービスでは、

• バルブカバー裏面
• ボルト
• 座面
• ガスケット接触面

を清掃してから組み付けます。

清掃することで

• ガスケットが均一に密着する
• 締付トルクが安定する
• オイル漏れの予防
• 点検時に異常を発見しやすい

という効果があります。

写真でも分かるように、細かな部品まで確認しながら作業を進めています。

---

組付け前に確認するポイント

最も注意すべきなのは締め過ぎです。

バルブカバーはアルミ製のため、

3.0Nmを超えて締め付けると

• クラック（ひび割れ）
• ガスケット変形
• オイル漏れ

が発生する場合があります。

また、締付トルクが弱すぎてもオイル漏れの原因となります。

つまり、

「弱すぎてもダメ、強すぎてもダメ」

という部品になります。

BSサービスでは規定トルクを守るだけでなく、

• ボルトの回り方
• ガスケットの座り
• バルブカバーの変形
• 締付後の均一な密着状態

まで確認して組み付けています。

細かなところまで注意深く観察することが、エンジン本来の性能維持につながります。

---

まとめ

バルブカバー締付ボルトは非常に小さな部品ですが、年式による仕様変更や締付トルク管理など、多くのポイントがあります。

紙製ガスケットワッシャーが付いていなくても現行エンジンでは正常仕様ですが、BSサービスでは整備品質を重視し、オーバーホール時には紙製ガスケットワッシャーを使用して組み付けています。

また、締付トルクは3.0Nmと非常に低いため、締め過ぎによるバルブカバー破損を防ぐためにも慎重な作業が必要です。
