バンガードVツイン 3AMP充電システムとは？オルタネーター（592828）の役割とBSサービスの整備基準を解説

バンガードVツインエンジン（14・16・18・21・23GHP）の多くにはセルスターターモーターが装備されているため、バッテリーを充電するための充電回路が搭載されています。

充電システムは目立たない存在ですが、セル始動を安定して行うためには欠かせない重要な装置です。

BSサービスでは、エンジンオーバーホールや修理時に充電系統まで細かく点検し、安心して長く使用できる状態を目指した整備を行っています。

---

この部品はなぜ重要なのか

バンガードVツインの充電システムは、

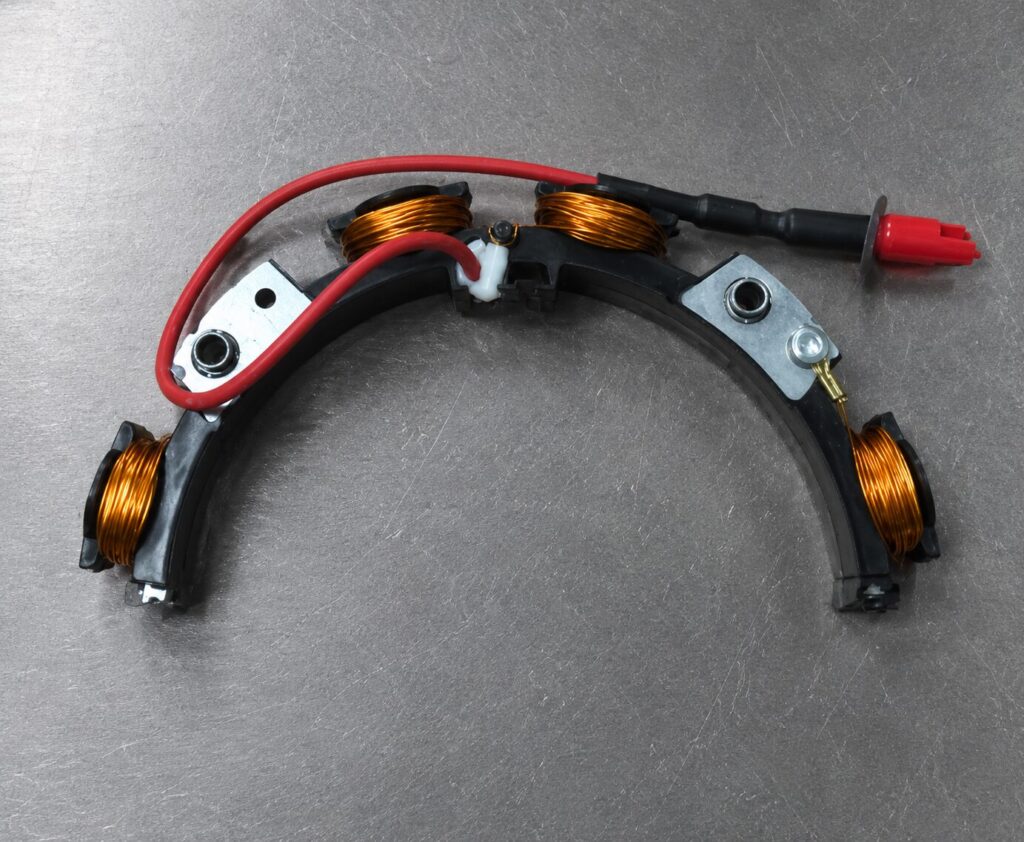

• オルタネーター（592828）
• フライホイール内マグネット
• （9AMP・16AMP仕様ではレギュレーター）

によって構成されています。

今回紹介する3AMP充電システムはレギュレーターを使用しないシンプルな構造で、オルタネーター内部のダイオードで交流を半波整流し、直流へ変換してバッテリーへ充電しています。

オルタネーターはフライホイールの磁力を利用して交流電流を発生させる重要部品です。

この部品が正常に作動しなければバッテリーが充電されず、セルモーターによる始動が困難になったり、バッテリー上がりを繰り返す原因となります。

エンジン本体に目が向きがちですが、充電システムもエンジン性能を維持する重要な役割を担っています。

---

新品同様を目指す理由

BSサービスでは「エンジンが動けば良い」という考え方では整備を行っていません。

新品エンジンに近い性能を維持することを目標に、目に見えない部分まで点検しています。

3AMPオルタネーターでは、

• コイルの焼損
• 配線被覆の劣化
• ダイオード部の異常
• コネクターの腐食
• ハーネスの損傷

なども細かく確認します。

一見正常に見える部品でも、内部で劣化が進行しているケースがあります。

そのまま使用すると、後日充電不良となり現場で突然始動できなくなる恐れがあります。

だからこそBSサービスでは、細部まで確認しながら組み付けを行っています。

---

BSサービスの整備基準

3AMP充電システムはダイオードを通過した直流出力となっているため、交流電圧を測定する必要はありません。

オルタネーターから出ている赤色出力線で直流充電電流を測定します。

BSサービスではエンジン回転数を3600rpmまで上げ、クランプメーターで直流電流を測定しています。

約3AMPの充電電流が確認できれば正常と判断しています。

3AMPシステムはレギュレーター制御ではないため、バッテリーの状態に関係なく常時約3AMPの充電電流を出力する特徴があります。

また、充電不良時にはオルタネーターだけではなく、

• バッテリー状態
• ハーネス断線
• コネクター接触不良
• キーシリンダー内部接点

まで確認します。

オルタネーターから出る赤色配線は基本的にバッテリー＋端子へ接続されていますが、機種によってはキーシリンダー経由となっています。

充電しない場合には、赤色出力線につながる配線とバッテリー＋端子との導通確認を行うことが重要です。

配線不良だけで充電できなくなるケースも珍しくありません。

---

清掃前後でどう変わるのか

オルタネーター周辺はフライホイールの冷却風によって、

• 草くず
• 土埃
• オイルミスト
• 金属粉

などが付着しやすい場所です。

汚れが蓄積すると放熱性能が低下し、コイル温度の上昇による絶縁劣化や寿命低下につながる可能性があります。

BSサービスでは組付け前に細部まで洗浄し、異物を除去した状態で組み立てています。

見た目をきれいにするだけでなく、放熱性や耐久性を維持するためにも清掃は欠かせない工程です。

このような細かな積み重ねが、整備品質の差につながります。

---

組付け前に確認するポイント

組付け前には、

• コイルの変色
• コイル固定部のゆるみ
• 配線の擦れ
• ダイオード部の損傷
• コネクター端子の腐食
• 配線被覆の劣化

を確認しています。

さらに、フライホイール内部のマグネットが脱落・破損していないかも重要な点検項目です。

マグネットに異常があると十分な発電ができず、充電不足や始動不良の原因になります。

BSサービスでは写真では分からない細かな異常まで注意深く観察し、必要に応じて交換・修正を実施しています。

細かなところまで注意深く観察することで、エンジンは本来の性能を維持し、安定して動作します。

---

まとめ

バンガードVツインに採用されている3AMP充電システムは、シンプルな構造ながらセル始動車には欠かせない重要な充電装置です。

オルタネーター単体だけではなく、配線やダイオード、フライホイールマグネットまで確認することで、充電不良の原因を正確に診断できます。

BSサービスでは、長野県安曇野市・松本市を中心に全国からのエンジン発送修理にも対応しています。

オーバーホールやエンジン修理では、このような目に見えにくい充電系統まで点検し、品質基準に沿った整備を実施しています。

バンガードVツインエンジンの充電不良やオーバーホールをご検討の際は、お気軽にBSサービスまでご相談ください。
