バンガードVツイン 9AMP充電システムの整備基準｜オルタネーター・レギュレーター点検で信頼性を維持する方法
bs-serviceこの部品はなぜ重要なのか
バンガードVツインエンジン（14GHP・16GHP・18GHP・21GHP・23GHP）の多くにはスターターモーターが装備されており、そのため充電システムが搭載されています。
構成部品は
- オルタネーター（592829）
- レギュレーター（794360）
- フライホイール内蔵マグネット
の3つです。
スターターモーターで始動したバッテリーは、エンジン始動後にこの充電回路によって充電されます。
充電できなければ、最初は普通に始動していても、徐々にバッテリー電圧が低下し、セルモーターが回らなくなったり、電磁クラッチや燃料ソレノイドなど電装品へ影響が出る場合があります。
ゴルフ場管理機械や乗用草刈機など、頻繁にセル始動を行う機械ほど重要なシステムです。
新品同様を目指す理由
BSサービスでは、部品交換だけではなく新品時に近い発電性能を維持することを目標に整備しています。
9AMP充電システムは構造がシンプルですが、
- コイルの劣化
- 配線の接触不良
- コネクターの腐食
- レギュレーター内部劣化
など、小さな異常でも充電性能が低下します。
エンジン単体では正常に見えても、実際には充電不足になっているケースも珍しくありません。
細かな部分まで確認することで、長期間安心して使用できる状態へ仕上げています。
BSサービスの整備基準
BSサービスでは充電回路の点検時に、外観だけで判断することはありません。
まずオルタネーターの発電能力を確認します。

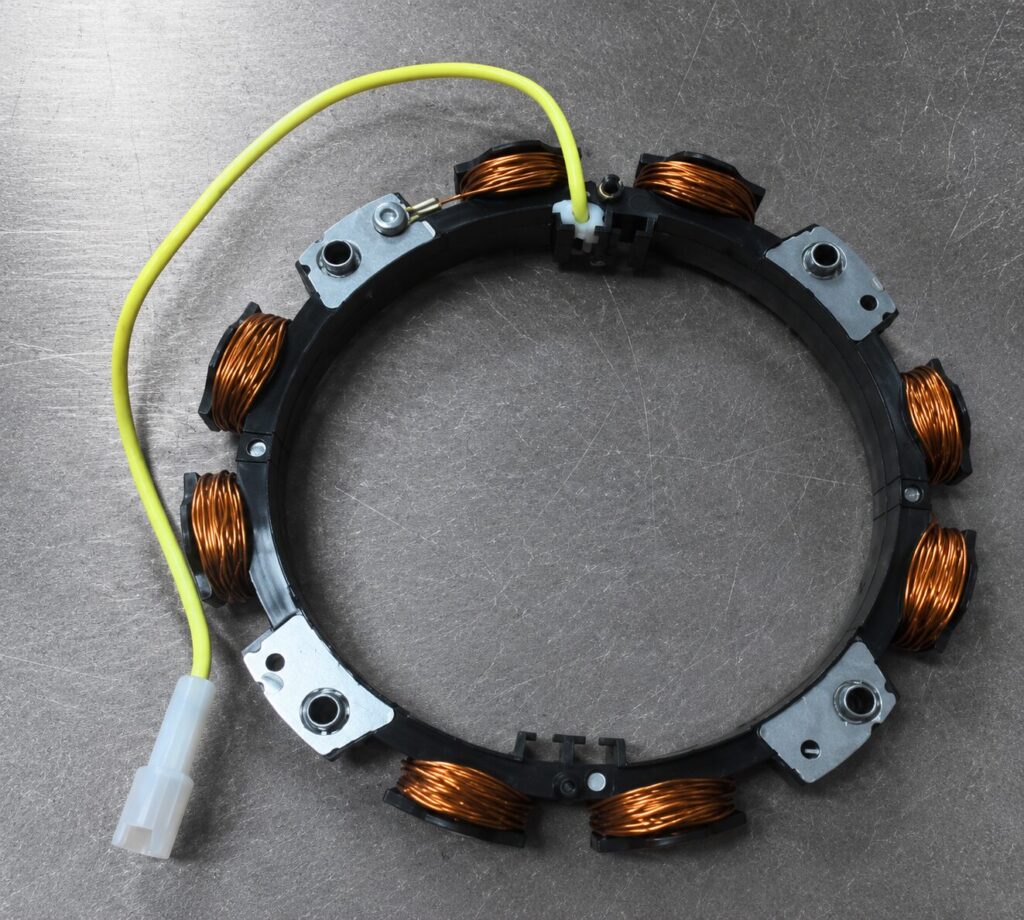

9AMPオルタネーターは黄色線1本が出力線となっており、3600rpm時に黄色線とボディアース間を交流電圧で測定し、約40V前後発生していることを確認します。
交流電圧が十分発生していれば、オルタネーターは正常と判断できます。

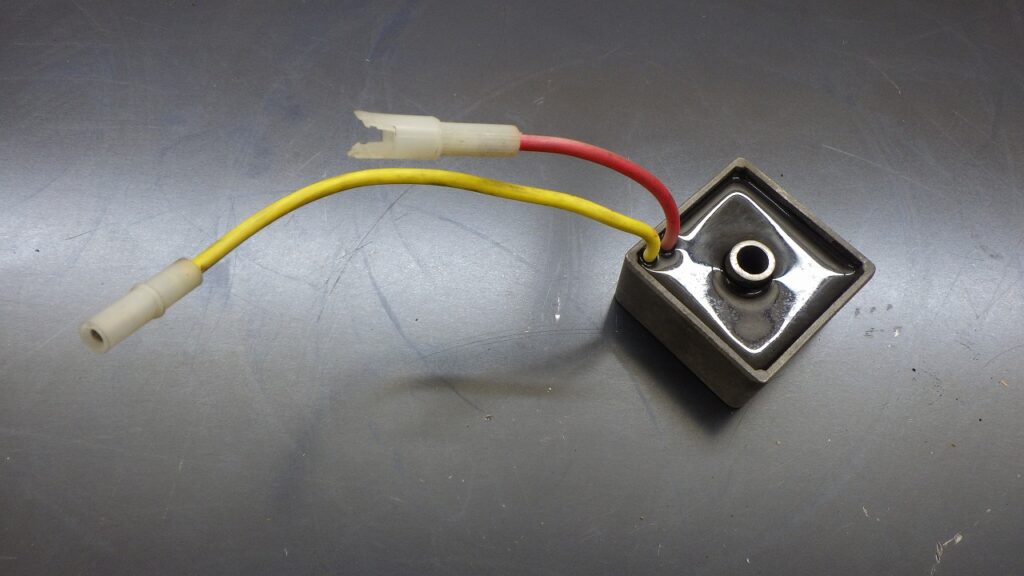

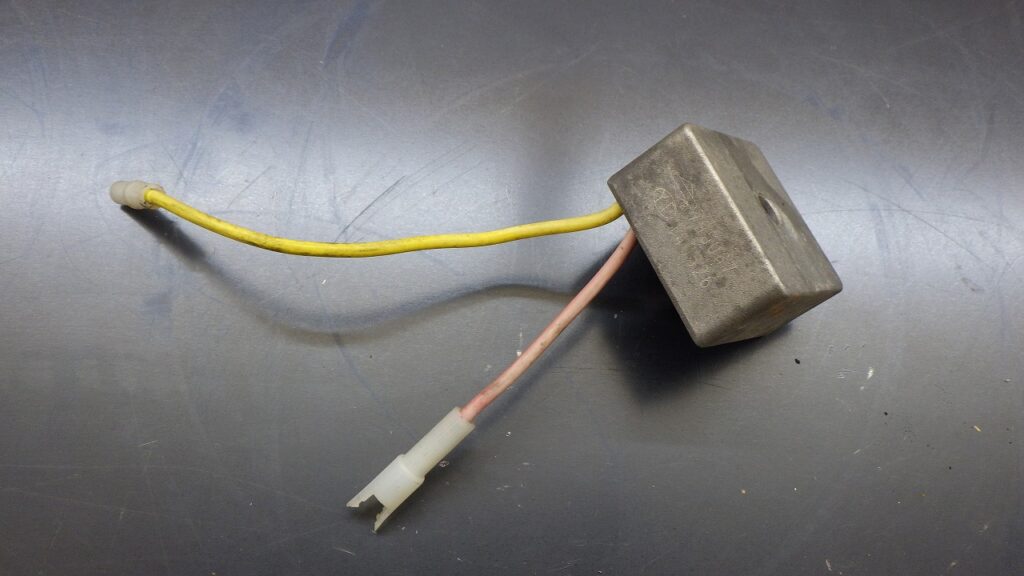

次にレギュレーターを確認します。
レギュレーターは交流電圧を12V直流へ変換し、バッテリー電圧を監視しながら充電電流を制御しています。
3600rpmで赤色出力線をクランプメーターにて測定し、
- バッテリーが弱い場合：約9AMP前後
- 満充電付近：約3AMP前後
を目安として判断しています。
数値だけではなく、実際のバッテリー状態も含めて総合的に診断することが重要です。
さらに、レギュレーター赤色線からバッテリーまでの配線導通も必ず確認します。
機種によってはキーシリンダー経由になっているため、途中で接触不良が発生するとレギュレーターは正常でも充電されないことがあります。
テスターによる導通確認は、BSサービスでは欠かさない点検項目です。
清掃前後でどう変わるのか
充電システムは電子部品ですが、汚れや腐食の影響を大きく受けます。
コネクター内部の緑青やサビ、端子の酸化皮膜は抵抗値を増加させ、充電効率を低下させます。
そのためBSサービスでは、
- コネクター点検
- 端子清掃
- 接触面の確認
- 配線被覆の劣化確認
- 固定ボルト部の接触状態確認
まで実施しています。
見た目は小さな汚れでも、清掃後は電圧降下が改善し、本来の充電能力を取り戻すケースがあります。
エンジンは細かな部分を注意深く観察することで、本来の性能を維持できます。
組付け前に確認するポイント
組付け前には以下のポイントを確認しています。
- オルタネーターコイルの損傷がないか
- 配線の断線や硬化がないか
- コネクター端子の緩みがないか
- レギュレーター固定面が確実にアースされる状態か
- フライホイールマグネットに異常がないか
特にレギュレーターは本体を通じてアースされるため、固定面のサビや塗装が厚いと正常動作しない場合があります。
また、充電しないトラブルでは部品交換だけに頼らず、配線経路やキーシリンダー経由の導通確認まで行うことが重要です。
このような確認を省略すると、「部品は新品なのに充電しない」というトラブルにつながることがあります。
まとめ
バンガードVツインの9AMP充電システムは、セル始動式エンジンに欠かせない重要な装置です。
オルタネーターが交流電圧を発生させ、レギュレーターが直流へ変換し、バッテリー状態に応じた充電制御を行っています。
BSサービスでは部品交換だけではなく、
- 発電電圧測定
- 充電電流測定
- 配線導通確認
- コネクター清掃
- 接触不良点検
まで実施し、整備品質の見える化を心掛けています。
長野県安曇野市・松本市を中心に対応しており、全国からのエンジン発送修理にも対応しています。
バンガードVツインの充電不良やオーバーホールをご検討の際は、お気軽にBSサービスまでご相談ください。
