バンガードVツイン16AMP充電システムの整備基準

ゴルフ場管理機械や乗用芝刈機、乗用草刈機などに使用されているバンガードVツイン14・16・18・21・23GHPエンジンの多くには、セルスターターとバッテリーが装備されています。

そのため、エンジン始動後にバッテリーへ電力を供給する充電システムが搭載されています。

普段は目立たない部品ですが、充電回路が正常に働かなければバッテリー上がりや始動不良を引き起こし、作業効率や信頼性に大きく影響します。

BSサービスでは、オーバーホールやエンジン修理の際に充電システムも重要な点検項目として確認し、安心して長く使用できる状態を目指しています。

---

この部品はなぜ重要なのか

16AMP充電システムは、

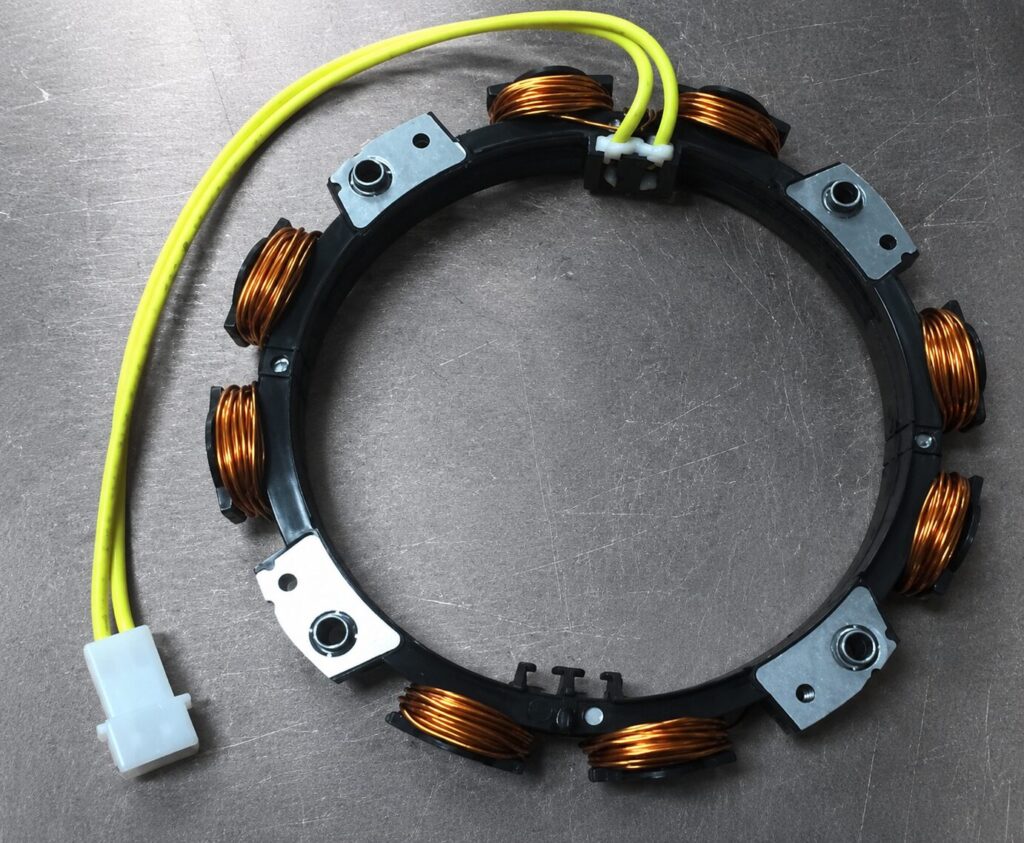

• オルタネーター（部品番号：592830）

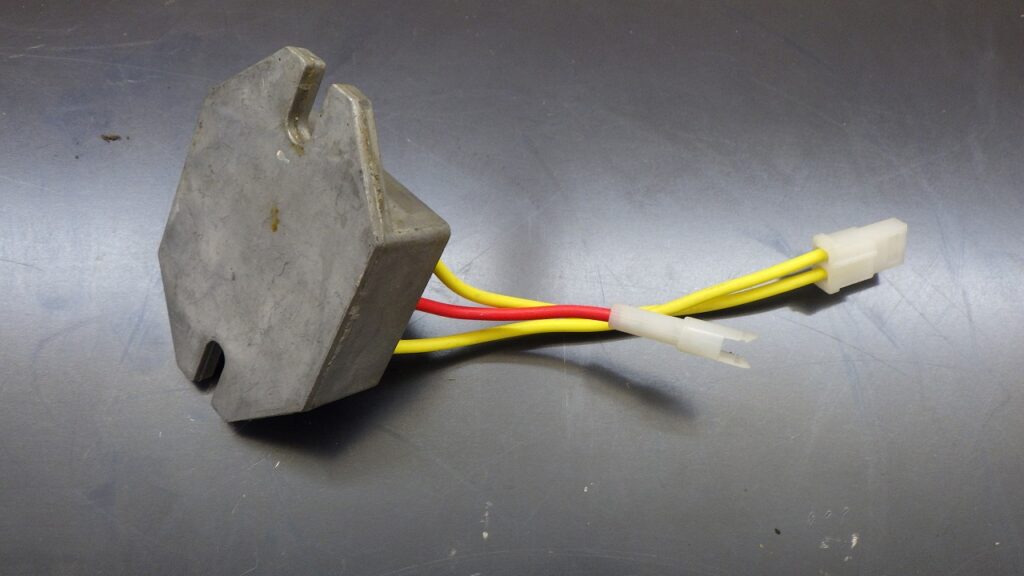

• レギュレーター（部品番号：845907）
• フライホイール内マグネット

の3つで構成されています。

オルタネーターはフライホイールの磁力を利用して交流（AC）を発生させ、その交流電流をレギュレーターが直流（DC）12Vへ変換し、バッテリーへ充電しています。

バンガードVツインの充電方式には、

• 3AMP充電システム
• 9AMP充電システム
• 16AMP充電システム

があります。

3AMP仕様はオルタネーターに内蔵されたダイオードで半波整流を行うシンプルな構造ですが、9AMP・16AMP仕様はレギュレーターを使用して安定した充電を行います。

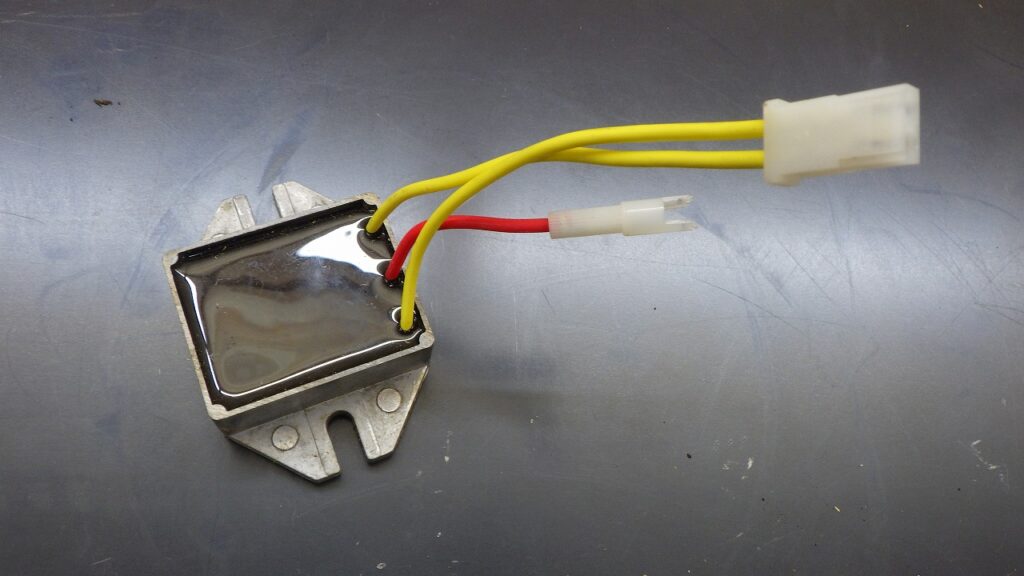

16AMP仕様では、オルタネーターから黄色線2本でレギュレーターへ接続され、レギュレーターから赤色線1本でバッテリーへ充電電流を供給しています。

このシステムが正常に働かなければ、

• バッテリーが充電されない
• セルモーターが回らない
• エンジン始動不能
• 作業途中で停止する

などのトラブルにつながります。

---

新品同様を目指す理由

BSサービスでは単純に部品交換を行うだけではなく、新品同様の性能を発揮できる状態を目指しています。

充電回路の故障原因は部品そのものだけではありません。

• コネクターの腐食
• 配線の断線
• 接触不良
• アース不良
• フライホイールマグネットの異常
• 配線の被覆損傷

など、小さな異常が積み重なって充電不良になるケースも少なくありません。

新品部品へ交換しても配線や接続部に異常が残っていては本来の性能を発揮できません。

そのため、細部まで確認することが重要だと考えています。

---

BSサービスの整備基準

BSサービスでは16AMP充電システムを次の基準で点検しています。

オルタネーターの点検

オルタネーターは交流電気を発生させる部品です。

3600rpm運転時にオルタネーター黄色線2本間をテスターで測定し、

交流約30V前後発生していれば正常

と判断しています。

交流電圧が低い場合は、

• オルタネーター故障
• フライホイールマグネット異常
• 配線異常

などを疑います。

レギュレーターの点検

レギュレーターは交流を直流へ変換し、バッテリー電圧を監視しながら充電電流を制御しています。

3600rpm時にレギュレーター赤色線の充電電流をクランプメーターで測定し、

約3～16AMPの充電電流

が確認できれば正常と判断しています。

バッテリー残量によって出力電流は変化します。

バッテリーが弱っている場合は16AMP近くまで充電し、満充電に近づくと3AMP程度まで自動的に低下します。

この制御が正常に働いているかも重要な確認項目です。

配線導通確認

レギュレーター赤色線は基本的にバッテリー＋端子へ接続されています。

しかし、機械によってはキーシリンダーを経由している仕様もあります。

充電されない場合は、

レギュレーター赤色出力線とバッテリー＋端子間の導通確認

を必ず実施しています。

配線の断線や接触不良だけで充電しなくなるケースも多く見られます。

---

清掃前後でどう変わるのか

充電システムは泥や草、オイル汚れなどが付着しやすい場所にあります。

また、長期間使用すると、

• コネクター内部の腐食
• 接点の酸化
• レギュレーター取付部のアース不良

などが発生することがあります。

BSサービスでは部品交換だけでなく、接点清掃や導通確認も実施しています。

清掃によって接触抵抗が改善され、本来の充電性能を回復することも少なくありません。

細かな部分まで注意深く観察することで、エンジンは本来の性能を維持することができます。

---

組付け前に確認するポイント

組付け前には次の項目を確認しています。

• オルタネーター固定状態
• コネクターの接触状態
• 配線の損傷や断線
• レギュレーター固定部のアース状態
• フライホイールマグネットの異常
• 配線の挟み込み防止
• バッテリー＋端子までの導通確認

また、レギュレーターは放熱板も兼ねているため、取付面が汚れていたり腐食していると放熱性能が低下し寿命を縮める原因になります。

組付け時の細かな確認が、長期的な信頼性につながります。

---

まとめ

16AMP充電システムは、バンガードVツインエンジンを安定して使用するために欠かせない重要な装置です。

オルタネーターが交流を発生させ、レギュレーターが直流12Vへ変換し、バッテリー電圧を監視しながら最適な充電を行っています。

BSサービスでは、発電電圧・充電電流・導通・接点・アース・配線状態まで確認し、充電システム全体を診断する整備基準を採用しています。

長野県安曇野市・松本市を中心に、全国からのエンジン発送修理にも対応しております。

バッテリーがすぐ上がる、充電ランプが点灯する、セルモーターの回りが弱いなど、充電系統に不安がある場合は、お気軽にBSサービスまでご相談ください。
