【バンガードVツイン】ハイアイドル（最高回転数）の調整方法｜回転数調整でエンジン性能を引き出す整備基準【14・16・18・21・23GHP対応】

ハイアイドル調整とは？

今回は、バンガードVツインエンジンの回転数調整シリーズ第3回として、ハイアイドル（最高回転数）の調整方法をご紹介します。

これまで、

• 第1回：デッドアイドル調整
• 第2回：スローアイドル調整
• 第3回：ハイアイドル調整

という順番で説明してきました。

バンガードVツイン（14・16・18・21・23GHP）はアイドルガバナスプリングを採用しているため、この順番で調整を行うことが非常に重要です。

途中を省略すると、最後のハイアイドル調整が正確に行えません。

---

この部品はなぜ重要なのか

ハイアイドル調整では、メインガバナースプリングの張力を調整して最高回転数を設定します。

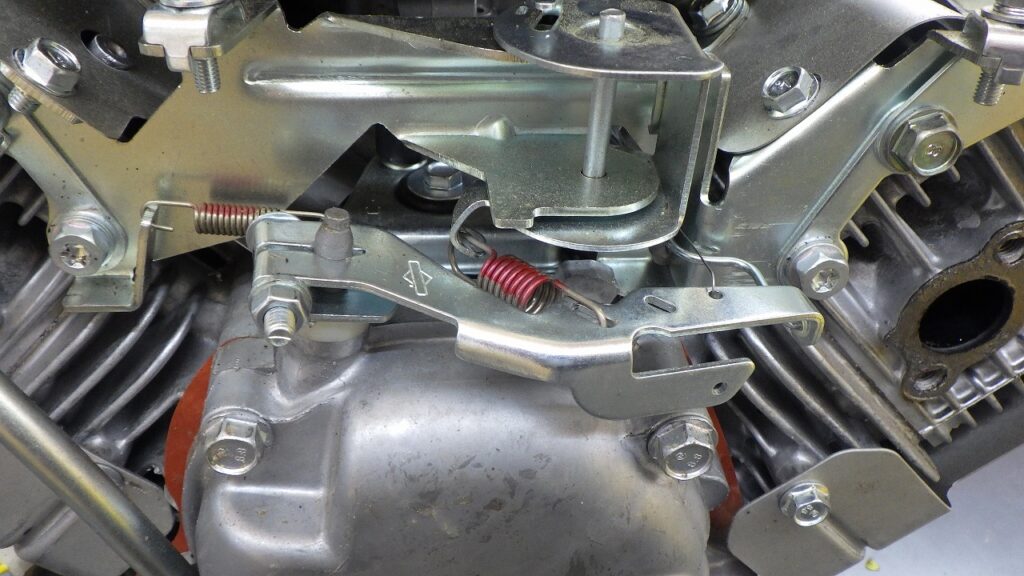

写真中央付近にある赤いスプリングがメインガバナースプリングです。

このスプリングは、

• エンジン回転数
• ガバナーの作動
• 負荷追従性能

を決定する重要な役割があります。

バンガードVツインでは、機械メーカーごとに指定回転数が異なり、

• 約2,600rpm
• 2,800rpm
• 3,000rpm
• 3,200rpm
• 3,600rpm
• 4,000rpm

など、用途によって設定されています。

同じ21GHPでも機械によって指定回転数は異なるため、排気量だけで判断してはいけません。

---

新品同様を目指す理由

エンジンは新品時、メーカーが最適な回転数に設定しています。

しかし長年使用すると、

• ガバナースプリングの劣化
• ガバナーリンクの摩耗
• タブの変形
• 調整歴によるズレ

などが発生し、本来の回転数から外れてしまいます。

BSサービスでは、単に「動けば良い」ではなく、メーカー指定回転数へできるだけ近づけることを整備品質の基準としています。

これにより、本来の出力や燃費性能、耐久性を発揮しやすくなります。

---

BSサービスの整備基準

ハイアイドル調整では以下の基準で作業を実施しています。

使用工具

• 回転計

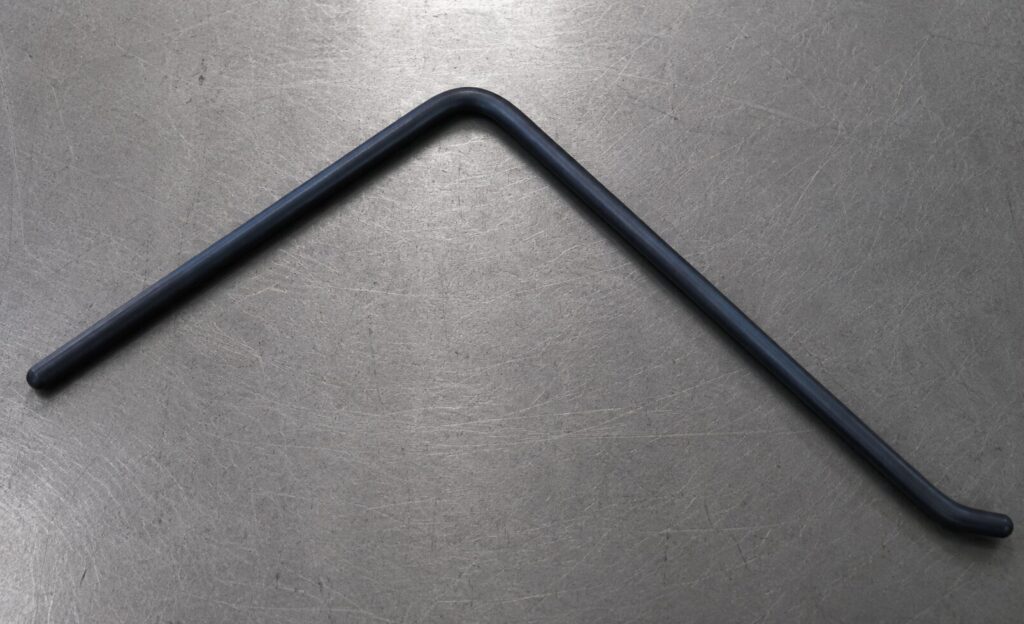

• Briggs & Stratton特殊工具 ベンダー（19480）

調整手順

① エンジン始動

② 十分に暖機運転する

③ スロットル全開にする

④ 回転計で現在の回転数を確認

⑤ ベンダーを使用してガバナースプリング取付タブを調整

• スプリングを引っ張る方向へ曲げる
  　→回転数が上がる
• スプリングを緩める方向へ曲げる
  　→回転数が下がる

調整は一度に大きく曲げず、少しずつ行いながら回転数を確認します。

---

清掃前後でどう変わるのか

ガバナー周辺は見落とされやすい部分ですが、

• 土埃
• 草
• オイル汚れ
• 錆

が蓄積するとリンクがスムーズに動かなくなります。

その結果、

• 回転数が安定しない
• ガバナーが戻らない
• 調整しても数値が変わらない

といった症状につながります。

BSサービスでは調整前にリンク機構全体を点検・清掃し、各可動部がスムーズに作動する状態で調整を行います。

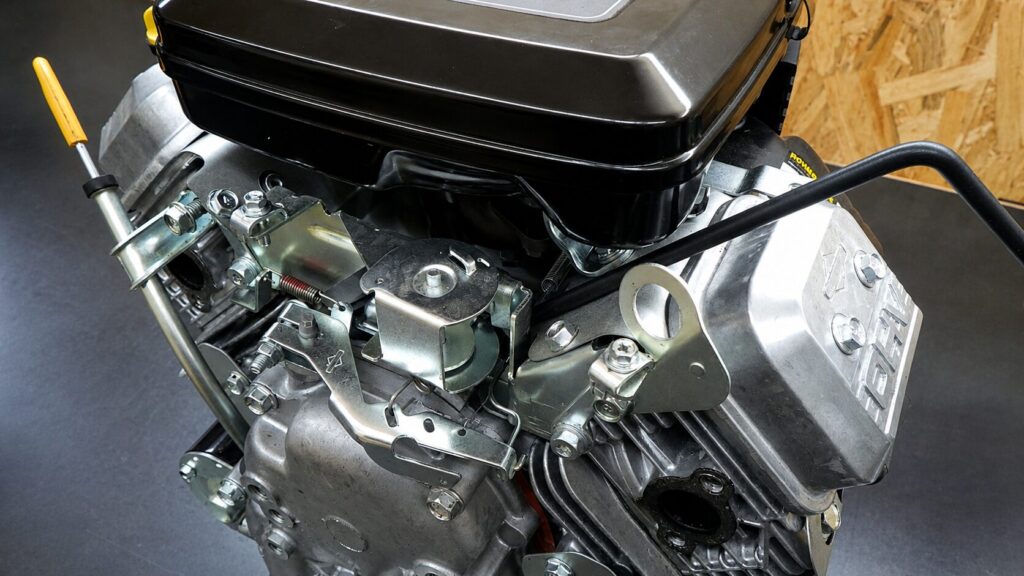

写真のように細かな部分まで確認することで、本来の性能を引き出すことができます。

---

組付け前に確認するポイント

ハイアイドル調整前には、次の項目も確認しています。

• ガバナーアームの固定状態
• ガバナーリンクの変形
• メインガバナースプリングの伸び
• アイドルガバナースプリングの状態
• スロットルレバーの作動
• リンクの干渉
• ガバナーシャフトのガタ
• ガバナーアーム先端ブッシュの脱落

特にガバナーアーム先端ブッシュが脱落していると、リンクに余分なガタが発生し、100～200rpm程度回転が不安定になる場合があります。BSサービスではこのような細かな部品も見逃さず点検します。

また、指定回転数を超えて調整すると、オーバースピードによるエンジン損傷や発電機・芝刈機・草刈機など接続機械側への負担増加につながるため、必ず回転計を使用して調整します。目測や耳だけでの調整は行いません。

---

まとめ

ハイアイドル調整は、エンジン性能を最大限に発揮させるための重要な最終工程です。

正しい手順で調整することで、

• 出力不足の改善
• 負荷変動への追従性向上
• エンジンストール防止
• オーバースピード防止
• 安定した回転数維持

につながります。
