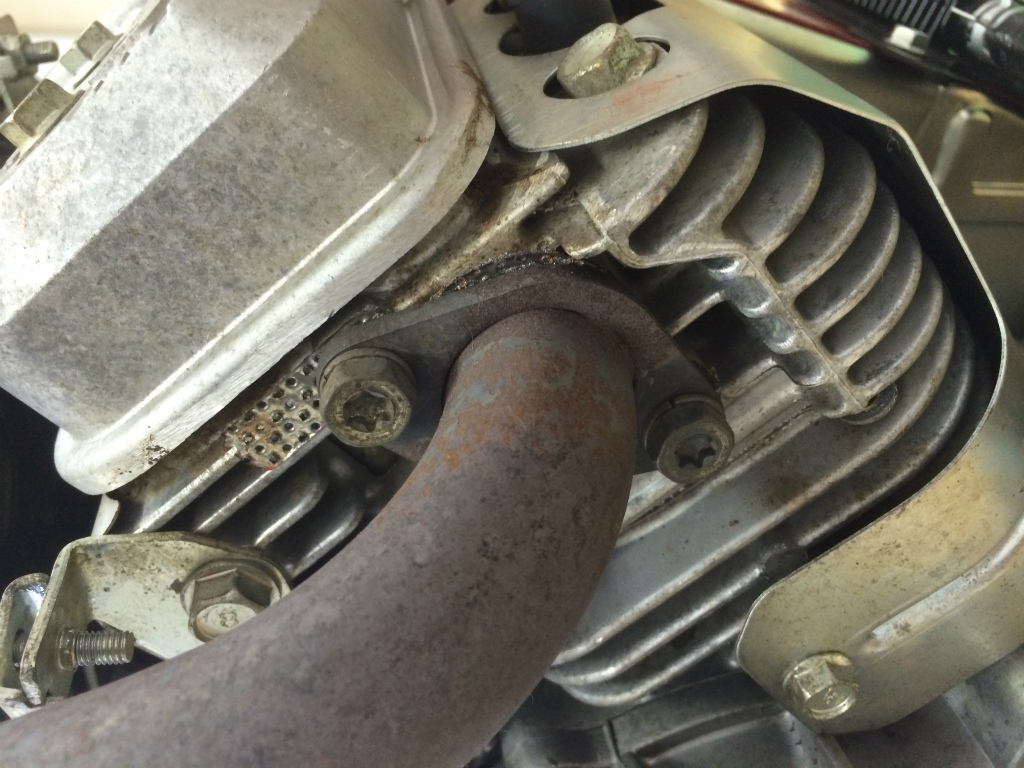

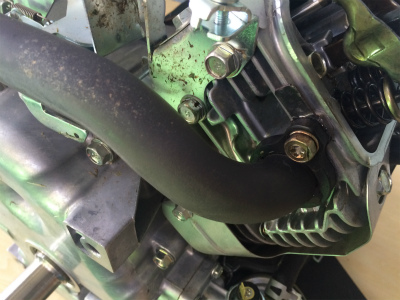

バンガードVツインエンジンのマフラー取付ボルトとは？種類・工具・締付トルクまで解説

バンガードVツインエンジン（14・16・18・21・23GHP）は、多くの乗用芝刈機や乗用草刈機、ゴルフ場管理機械、産業機械に採用されている信頼性の高いエンジンです。

その中でも普段あまり注目されることのない部品がマフラー取付ボルトです。

わずか2本のボルトですが、排気漏れを防ぎ、マフラーを確実に固定する非常に重要な役割を担っています。

BSサービスでは、オーバーホール時だけでなく通常整備でも必ず状態を確認し、必要に応じて交換・清掃・適正トルクで組み付けています。

---

この部品はなぜ重要なのか

マフラーはエンジンの中でも最も高温になる部品の一つです。

運転中は常に

• 高温
• 振動
• 熱膨張
• 雨水や湿気によるサビ

という非常に厳しい環境にさらされています。

そのためマフラー取付ボルトは時間の経過とともに固着したり、緩んだり、ネジ山が傷んだりすることがあります。

締付力が不足すると

• 排気漏れ
• 排気音の増加
• ガスケットの焼損
• マフラーのガタつき
• シリンダーヘッド側ネジ山の損傷

などの原因になります。

反対に締め過ぎてもアルミ製シリンダーヘッドのネジ山を傷めるため、適正な締付トルクで管理することが重要です。

---

新品同様を目指す理由

BSサービスでは、再利用するボルトであっても一本一本を細かく点検しています。

確認する内容は

• 六角部の変形
• T40トルクス穴の摩耗
• ネジ山の損傷
• サビ
• 焼付き
• 座面の摩耗

などです。

高温部で使用されるボルトは、一見問題なく見えても金属疲労が進行している場合があります。

そのため少しでも不安があれば新品へ交換し、安心して長期間使用できる状態でお返しすることを心掛けています。

見えない部分まで丁寧に整備することが、エンジン全体の信頼性向上につながります。

---

BSサービスの整備基準

バンガードVツインでは、製造時期によってマフラー取付ボルトの仕様が変更されています。

初期モデル

13mmソケットを使用するM8ボルト

中期モデル

12mmソケットを使用するM8ボルト

現行モデル

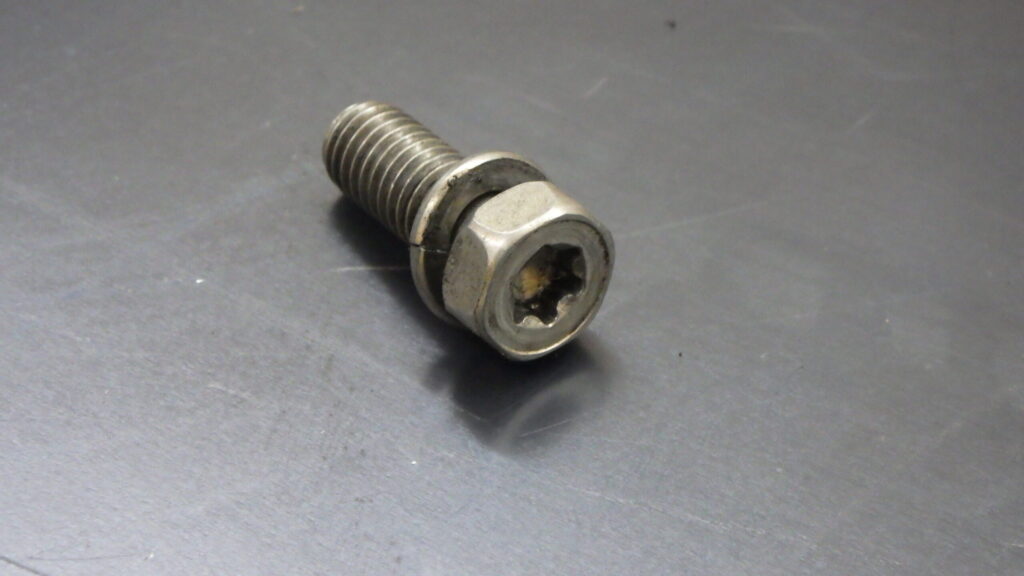

12mm六角に加え、T40トルクス穴付きM8ボルト

現在採用されているボルトは、六角部が傷んでしまってもT40トルクスから工具を掛けられるため、整備性が大きく向上しています。

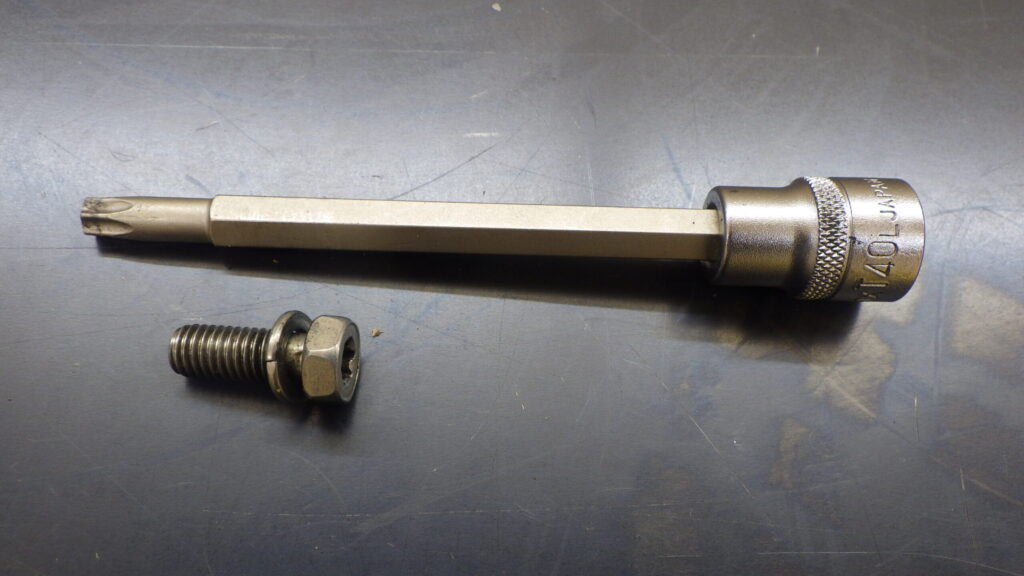

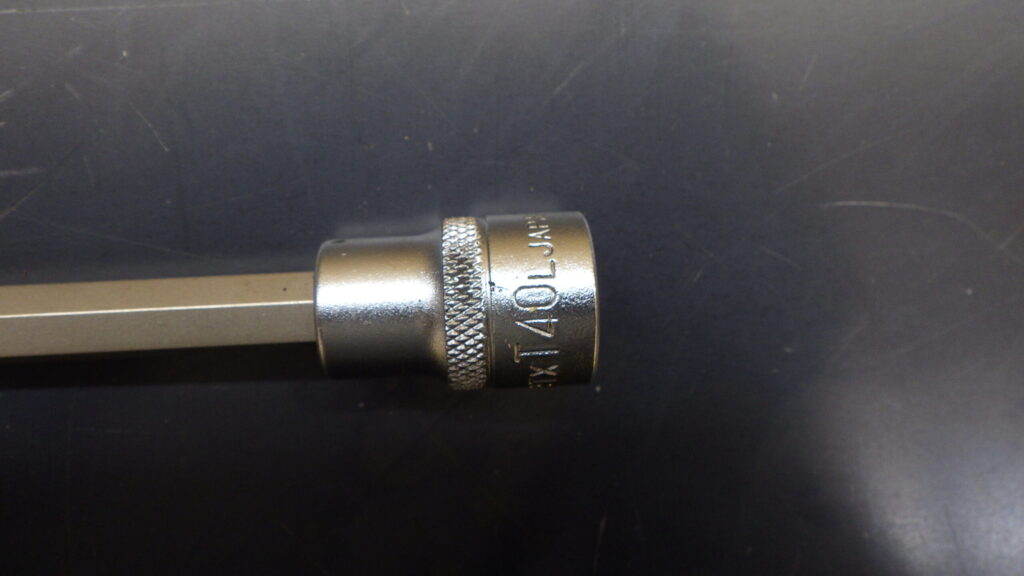

BSサービスでは、写真のような約100mmのロングタイプT40ソケットを使用しています。

ロングタイプを使用することで

• マフラーが邪魔になりにくい
• ボルトへ真っ直ぐ工具が入る
• ボルト頭を傷めにくい

というメリットがあります。

BSサービスの締付基準

締付トルク：20N・m

締め付けは左右均等に行い、必ずトルクレンチを使用して規定トルクで締め付けています。

---

清掃前後でどう変わるのか

マフラー周辺には

• 排気カーボン
• サビ
• オイル汚れ
• 芝や土

が多く付着しています。

これらをしっかり除去してから組み付けることで

• ガスケットの密着性向上
• 排気漏れ防止
• 締付精度向上
• 次回整備時の分解性向上

につながります。

また、黒いススが付着している場合は排気漏れが発生している可能性があります。

BSサービスでは清掃だけで終わらせることなく、排気漏れの痕跡やボルト穴の状態まで確認し、必要に応じてガスケット交換も行っています。

清掃は見た目をきれいにするためだけではなく、不具合を早期発見するための重要な整備工程です。

---

組付け前に確認するポイント

組み付け前には次の内容を必ず確認しています。

ボルトの種類

年式によってボルト形状が異なるため、適合するボルトを使用します。

ネジ山の状態

アルミ製シリンダーヘッド側のネジ山に傷みや変形がないか確認します。

ガスケット

排気漏れの跡や変形がある場合は新品へ交換します。

座面の清掃

カーボンやサビを除去し、密着面をきれいに整えます。

締付トルク

必ず20N・mで締め付けます。

また、高温部で使用されるボルトは焼付きや固着が発生しやすいため、ボルトの状態を確認しながら適切な処置を行い、将来の整備性も考慮して組み付けています。

細かな部分まで確認することで、エンジン本来の性能と耐久性を維持することができます。

---

まとめ

マフラー取付ボルトは小さな部品ですが、排気漏れ防止やマフラー固定という重要な役割を担っています。

製造時期によってボルト形状は変更されていますが、どのタイプでも適切な工具を使用し、20N・mの規定トルクで締め付けることが、長期間安心して使用するためのポイントです。

BSサービスでは、このような小さな部品一つひとつまで状態を確認し、清掃・点検・適正トルク管理を徹底した整備を行っています。

長野県安曇野市・松本市をはじめ、全国からのエンジン発送修理にも対応しております。

バンガードVツインエンジンのオーバーホールや修理をご検討の際は、お気軽に株式会社BSサービスまでご相談ください。
