VANGUARD Vツインエンジンのプッシュロッド取り付け方法｜吸気側と排気側の違いと確認ポイント
bs-serviceこの部品はなぜ重要なのか
VANGUARD（バンガード）VツインエンジンはOHV（オーバーヘッドバルブ）方式を採用しています。
OHVエンジンでは、クランクシャフトの回転によってカムシャフトが動き、その動きをタペット、プッシュロッド、ロッカーアームを介して吸排気バルブへ伝達します。
その中でプッシュロッドは、カムシャフトの動きを正確にバルブへ伝えるための重要な部品です。
一見すると単純な棒状の部品ですが、曲がりや摩耗、組付けミスがあるとバルブが正常に作動しなくなり、
出力低下
始動不良
異音発生
バルブ機構の損傷
などの原因になります。
特にゴルフ場管理機械や乗用芝刈機、乗用雑草刈機など、長時間高負荷で使用される機械では重要な点検項目です。
新品同様を目指す理由
エンジンオーバーホールでは、高価な部品だけを交換すればよいというわけではありません。
プッシュロッドのような比較的小さな部品でも、
曲がり
摩耗
変形
組付け位置の間違い
があれば本来の性能を発揮できません。
BSサービスでは、再利用する部品であっても新品部品と同等の状態で使用できるかを確認しながら組付けを行います。
小さな部品ほど見落とされやすいため、細かな部分を丁寧に確認することが結果としてエンジン全体の信頼性につながります。
BSサービスの整備基準
吸気側と排気側の材質を確認する
VANGUARD Vツインエンジン（14・16・18・21・23GHP）では、
吸気側：鉄製プッシュロッド
排気側：アルミニウム製プッシュロッド
が採用されています。
掲載写真でも、
上側の黒色のプッシュロッドが吸気側（鉄製）
下側の銀色のプッシュロッドが排気側（アルミニウム製）
となっています。
見た目が似ているため、組付け時には必ず材質を確認します。
曲がり点検を実施する
プッシュロッドは必ず定盤やガラス板など平らな場所で転がして確認します。
少しでも曲がりがある場合は回転時にブレが発生します。
わずかな曲がりでも、
バルブタイミングの狂い
ロッカーアームからの脱落
異常摩耗
の原因となるため、BSサービスでは組付け前の点検を欠かしません。
機種による違いも確認する
注意したいのは、すべてのBriggs & Strattonエンジンが同じ構成ではないことです。
機種によっては、
吸気側がアルミニウム製
排気側が鉄製
となっている場合があります。
そのため、経験や思い込みだけで組み立てるのではなく、対象エンジンの仕様を確認しながら作業を行います。
清掃前後でどう変わるのか
プッシュロッド自体は回転する部品ではありませんが、常に往復運動を繰り返しています。
長期間使用されたエンジンでは、
オイルスラッジ
カーボン汚れ
金属粉
などが付着していることがあります。
清掃によって、
異常摩耗の発見
曲がりの確認
表面状態の確認
がしやすくなります。
汚れたまま組み付けると異常の発見が遅れ、結果として再修理につながることもあります。
BSサービスでは洗浄後に部品状態を確認し、再利用の可否を判断しています。
組付け前に確認するポイント
プッシュロッド先端部の摩耗確認
両端のボール部分に摩耗や傷がないか確認します。
異常摩耗がある場合はロッカーアームやタペット側にも影響が及んでいる可能性があります。

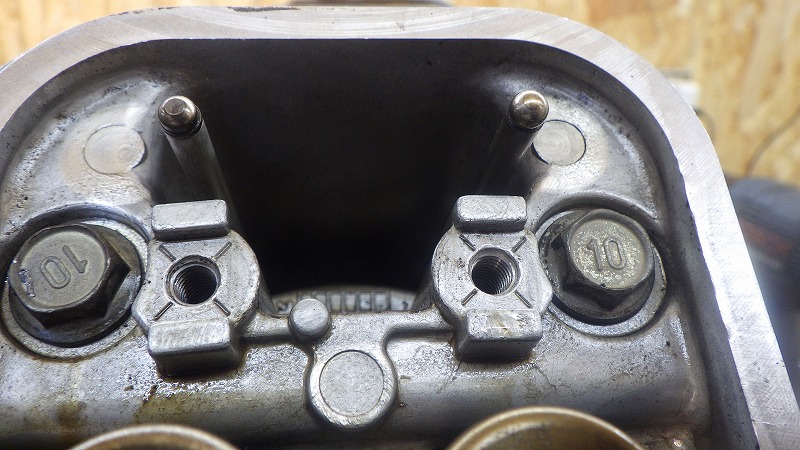

ロッカーアームとの位置確認
組付け時にはプッシュロッドがロッカーアーム中央に正しく収まっていることを確認します。
位置がずれたままエンジンを始動すると、脱落や部品破損につながる場合があります。
バルブクリアランス調整
組付け後は規定値に合わせてバルブクリアランスを調整します。
この工程を省略すると、
始動性低下
出力低下
異音発生
の原因となるため、重要な最終確認項目です。
まとめ
VANGUARD Vツインエンジンのプッシュロッドは、カムシャフトの動きを吸排気バルブへ正確に伝える重要な部品です。
特に、
吸気側は鉄製
排気側はアルミニウム製
曲がり点検を実施する
摩耗や変形を確認する
正しい位置へ組み付ける
といった基本的な確認を丁寧に行うことで、エンジン本来の性能を維持することができます。
BSサービスでは、長野県安曇野市・松本市を拠点に、VANGUARDエンジンやBriggs & Strattonエンジンのオーバーホール、修理、点検を行っています。
全国からのエンジン発送修理にも対応しておりますので、プッシュロッドやバルブ機構の不具合、エンジン不調でお困りの際はお気軽にご相談ください。
細かなところも注意深く観察しながら整備を行うことが、エンジンを適切に動かし続けるために重要だと考えています。
