バンガードVツインのタペット点検基準｜交換が必要な摩耗とは？

この部品はなぜ重要なのか

バンガードVツインエンジン（14GHP・16GHP・18GHP・21GHP・23GHP）に使用されているタペットは、カムシャフトの動きをプッシュロッドへ伝え、最終的に吸排気バルブを開閉させる重要な部品です。

エンジンが正常に出力を発揮するためには、吸気と排気のタイミングが正確でなければなりません。そのため、タペットの状態はエンジン性能に大きく影響します。

一見すると単純な部品に見えますが、タペットはエンジン内部で常にカムシャフトと接触しながら動作しています。

長時間使用されたエンジンでは、タペットとカムシャフトがお互いに馴染みながら摩耗しているため、オーバーホール時に取り外したタペットは元の位置へ戻すことが基本となります。

ただし、その前に必ず良否判定を行う必要があります。

見た目だけで判断すると、再組付け後に思わぬトラブルを招く場合があるためです。

新品同様を目指す理由

BSサービスではオーバーホール時に単純な洗浄だけではなく、「再使用できる状態か」を重視しています。

タペットはカムシャフトに対して完全な中心ではなく、わずかに偏心した位置で接触するよう設計されています。

これはタペット自体を少しずつ回転させるためです。

回転することで接触面全体が均等に摩耗し、特定の部分だけが削れることを防いでいます。

正常なタペットでは、接触面に円を描くような摺動痕が確認できます。

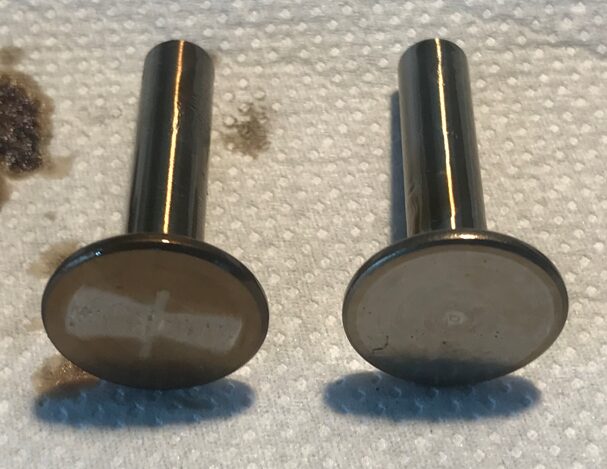

今回の写真では右側のタペットがその状態です。

一方で左側のタペットは、一部分だけが集中的に摩耗しています。

これは正常な回転が行われていない可能性があり、再使用には注意が必要な状態です。

このような状態を見逃して組み付けてしまうと、新しい部品を組み込んでも十分な性能を発揮できない場合があります。

BSサービスでは部品をきれいにすることが目的ではなく、本来の機能を維持できる状態であることを確認するために細かな観察を行っています。

BSサービスの整備基準
摩耗状態を目視確認

洗浄後はタペット表面を詳細に観察します。

・偏摩耗の有無
・摺動痕の状態
・異常な傷の有無
・焼き付きの痕跡

を確認します。

正常なタペットは接触面全体に均一な摺動痕が現れます。

元の位置を管理

再使用可能と判断したタペットは、取り外した位置を管理して元の場所へ組み付けます。

長年使用されたエンジンでは、カムシャフトとタペットが馴染んでいるためです。

左右を入れ替えてしまうと、摩耗状態の異なる部品同士が接触することになります。

その結果、異常摩耗が進行する可能性があります。

交換判断を明確化

偏摩耗が著しい場合や、正常な回転痕が確認できない場合は交換を推奨します。

部品代を抑えるために無理に再使用するのではなく、長期的な信頼性を優先して判断しています。

清掃前後でどう変わるのか

取り外した直後のタペットにはオイル汚れやカーボンが付着しています。

その状態では摩耗状態を正確に確認できません。

そのため、まず洗浄を行い表面状態を明確にします。

洗浄後は摺動痕や摩耗状態がはっきり確認できるようになります。

今回の写真でも、正常なタペットでは円を描くような摺動痕が確認できます。

一方で異常摩耗したタペットでは、一部分だけが強く摩耗していることが分かります。

この違いはエンジンを分解したからこそ確認できる部分であり、外観からは判断できません。

だからこそオーバーホール時の詳細な点検が重要になります。

組付け前に確認するポイント
接触面の状態

摩耗が均一であるかを確認します。

局所的な摩耗や段付きがある場合は交換を検討します。

タペットの回転痕

正常な回転痕が確認できるかを確認します。

回転していない形跡がある場合は原因調査も必要になります。

カムシャフトとの関係

タペットだけでなく、接触するカムシャフト側の状態も確認します。

どちらか一方だけ交換しても問題が解決しない場合があるためです。

再使用可否の判断

洗浄後に改めて状態を確認し、再使用・交換の判断を行います。

BSサービスでは「使えるかどうか」ではなく、「安心して使用できるかどうか」を基準にしています。

まとめ

エンジンオーバーホールでは、ピストンやバルブなど目立つ部品に注目が集まりがちですが、タペットのような小さな部品もエンジン性能を左右する重要な役割を担っています。

特にバンガードVツインエンジンでは、タペットの回転状態や摩耗状態を確認することで、カムシャフトやバルブトレイン全体の健康状態を把握できます。

こうした細かな部分を観察し、適切に判断することが、長期間安定して使用できるエンジン整備につながります。
