バンガードVツインのガバナシャフトオイルシール交換について

バンガードVツインエンジン（14GHP・16GHP・18GHP・21GHP・23GHP）は、芝刈機や乗用草刈機、産業機械など幅広い用途で使用されている汎用ガソリンエンジンです。

これらのエンジンには、自動車やバイクとは異なり、一定の回転数を維持するための「ガバナー機構」が装備されています。

今回紹介するのは、そのガバナー機構の一部であるガバナシャフトオイルシールです。

部品自体は非常に小さく目立ちませんが、エンジンの信頼性を維持するために重要な役割を担っています。

実際のオーバーホール作業では、このような細かな部品の状態まで確認しながら整備を進めています。

部品番号：842826

部品名　：シール、ガバナーシャフト

---

この部品はなぜ重要なのか

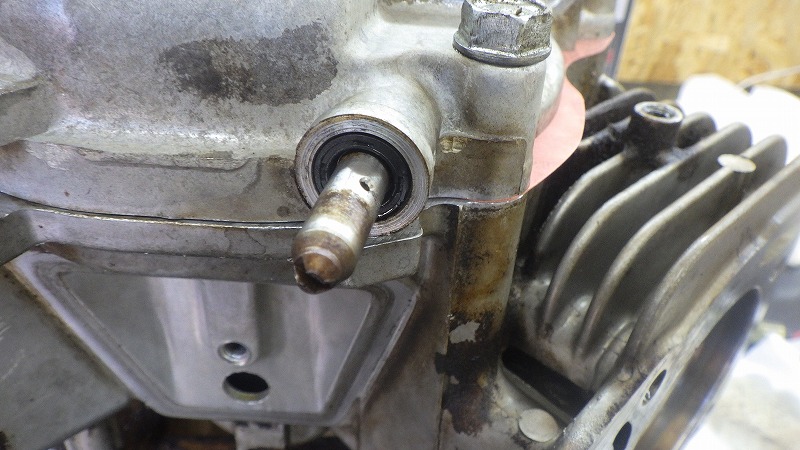

ガバナシャフトはエンジン内部のガバナー機構と外部のガバナアームを接続するシャフトです。

このシャフトはクランクケース内部まで貫通しているため、オイルが漏れないようにオイルシールが取り付けられています。

新品時は柔軟性があり密着していますが、長年の使用や高温環境によって徐々に硬化していきます。

特にオーバーヒートの兆候があったエンジンでは、

• オイルシールの硬化
• シールリップの摩耗
• オイルの滲み
• 周辺への汚れの付着

が見られることがあります。

初期段階ではわずかな滲みでも、放置すると徐々に漏れが拡大し、エンジン外部の汚れやオイル不足の原因になる場合があります。

そのためBSサービスでは、オーバーホール時に必ず確認を行っています。

---

新品同様を目指す理由

オーバーホールの目的は単に故障箇所を修理することではありません。

今後も長期間安心して使用できる状態に戻すことが重要です。

ガバナシャフトオイルシールは比較的安価な部品ですが、交換するためにはガバナアームを取り外す必要があります。

エンジンを組み上げた後にオイル漏れが発生した場合、

• 再分解作業
• ガバナー再調整
• 試運転のやり直し

が必要になる可能性があります。

そのためBSサービスでは、

「今漏れていないから交換しない」

ではなく、

「将来的なトラブルを防ぐために交換する」

という考え方で整備を行っています。

---

BSサービスの整備基準

BSサービスではバンガードVツインのオーバーホール時に以下の項目を確認しています。

オイルシール周辺の漏れ確認

まず洗浄前にオイル滲みや漏れ跡を確認します。

エンジンの汚れには過去の不具合の情報が残っています。

洗浄前の状態を観察することで、漏れの有無や進行状況を判断します。

シール状態の確認

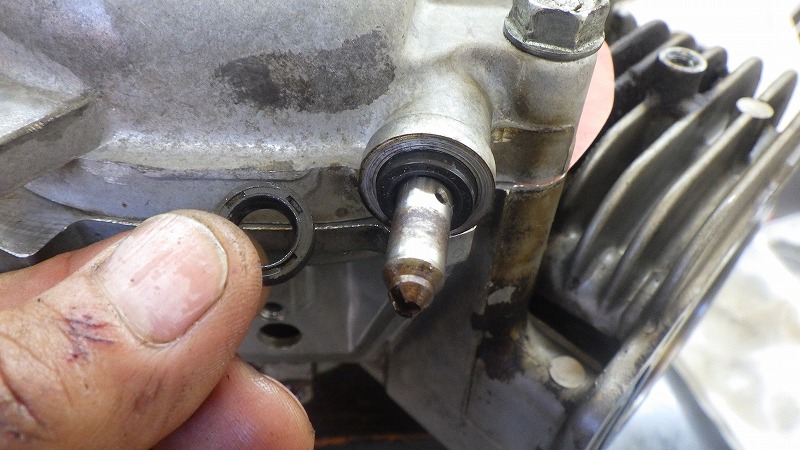

取り外したシールについては、

• ゴム硬化
• ひび割れ
• リップ摩耗
• 変形

を確認します。

劣化が確認された場合は当然交換しますが、オーバーホール時には予防整備として交換を実施します。

ガバナー調整を前提とした交換

ガバナシャフトシール交換ではガバナアームを取り外します。

そのため組立後にはガバナー初期調整が必要になります。

ガバナー調整が適切でない場合、

• 回転数異常
• 出力不足
• オーバースピード

などの原因になります。

シール交換だけではなく、調整まで含めて整備品質と考えています。

---

清掃前後でどう変わるのか

オイル漏れ箇所は汚れが付着しやすく、長年使用されたエンジンでは状態の確認が難しい場合があります。

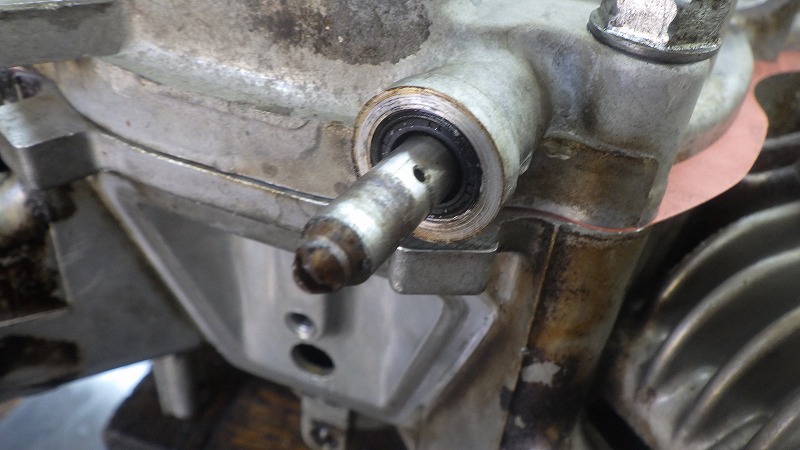

洗浄後は、

• オイル漏れ箇所の特定
• ガスケット状態の確認
• シール部の観察
• 組付け面の確認

が正確に行えるようになります。

また、清掃された状態で組み立てることで、組付け後のオイル漏れ点検も容易になります。

エンジン整備では交換部品だけでなく、清掃品質も重要な工程の一つです。

---

組付け前に確認するポイント

ガバナシャフトオイルシールを組み付ける際には以下を確認します。

シャフトの摩耗確認

シールだけ新品にしても、シャフト側が摩耗していると十分な密封性能が得られません。

摺動面の状態を確認しながら組み付けます。

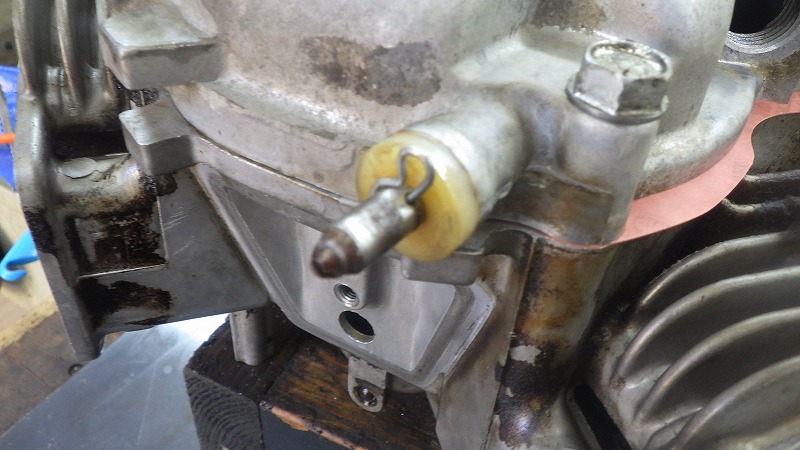

シールの挿入状態

傾きや変形がないことを確認します。

わずかな組付け不良でもオイル漏れの原因になるため慎重に作業します。

ガバナー作動確認

組付け後にはガバナアームの動作を確認し、規定通りに作動することを確認します。

ガバナー機構はエンジン回転数を制御する重要部品であり、安全性にも関わる部分です。

細かな部品であっても、一つひとつ確認しながら作業を進めています。

---

まとめ

ガバナシャフトオイルシールは非常に小さな部品ですが、エンジン内部のオイルを保持する重要な役割を担っています。

オーバーヒート歴のあるエンジンや長時間使用されたバンガードVツインでは、シールの硬化やオイル滲みが見られることも少なくありません。

BSサービスでは、単に故障した部品だけを交換するのではなく、将来的なトラブルを予防するための整備を重視しています。

見えにくい部分や小さな部品であっても状態を確認し、必要に応じて交換・調整を実施することで、エンジン本来の性能維持を目指しています。
