VANGUARD Vツインエンジンの点火コイル交換・調整基準｜エアギャップ0.25～0.30mmが重要な理由
bs-service点火コイルはエンジン性能を左右する重要部品
VANGUARD（バンガード）Vツインエンジンは、芝刈機や草刈機、産業機械など幅広い用途で使用される汎用ガソリンエンジンです。
その中でも**点火コイル（イグニッションコイル）**は、エンジンを正常に始動・運転させるために欠かせない電子部品です。
見た目はシンプルな部品ですが、取付方向やフライホイールとの隙間調整を間違えると始動性や耐久性に大きな影響を与えます。
BSサービスでは、部品交換だけではなく、メーカー基準に沿った組付け品質を重視した整備を行っています。
この部品はなぜ重要なのか
点火コイルはフライホイールの磁力を利用して高電圧を発生させ、スパークプラグへ火花を送っています。
その火花によって燃料に着火し、エンジンは正常に動きます。
しかし電子部品であるため、高温環境や長年の使用によって内部部品が劣化し、
- エンジンが始動しない
- 暖機後に突然停止する
- 高温時だけ失火する
- 始動性が悪くなる
といった症状が発生することがあります。
火花が全く飛ばない故障は比較的診断しやすいですが、高温時だけ失火するケースは判別が難しく、経験が必要になる場合があります。
新品同様を目指す理由
BSサービスでは、部品を交換するだけではなく、
「新品エンジンと同じ状態で組み付ける」
ことを目標に整備しています。

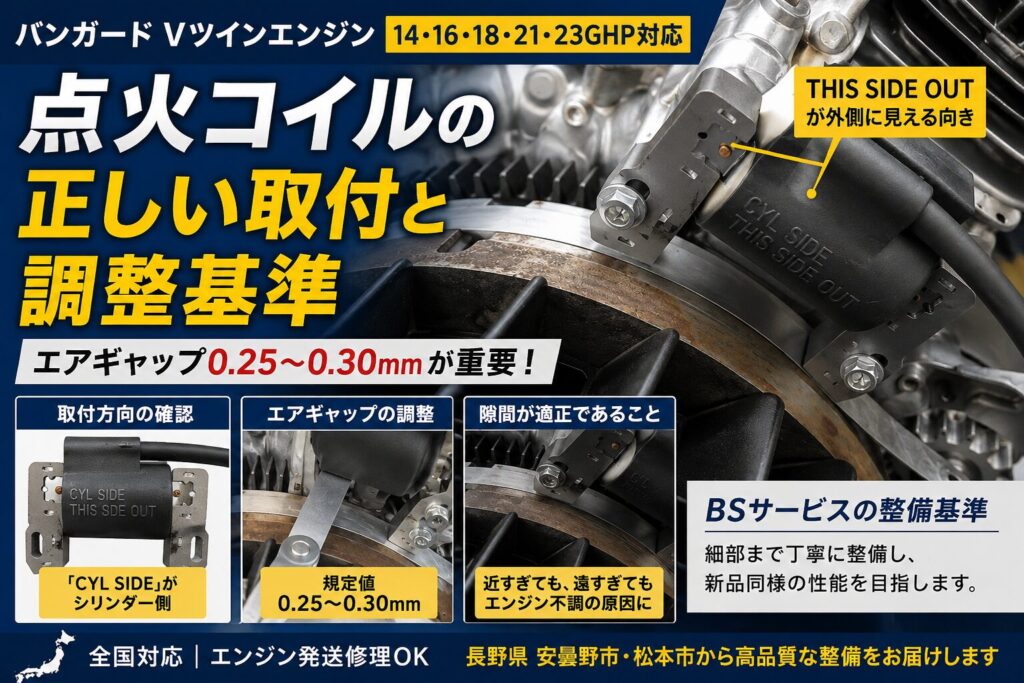

点火コイルには

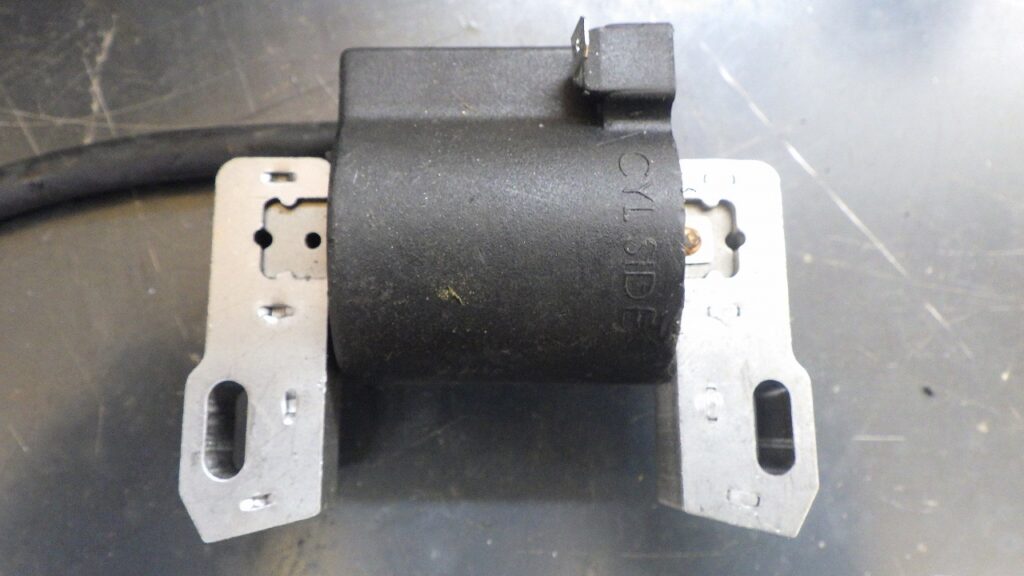

- CYL SIDE

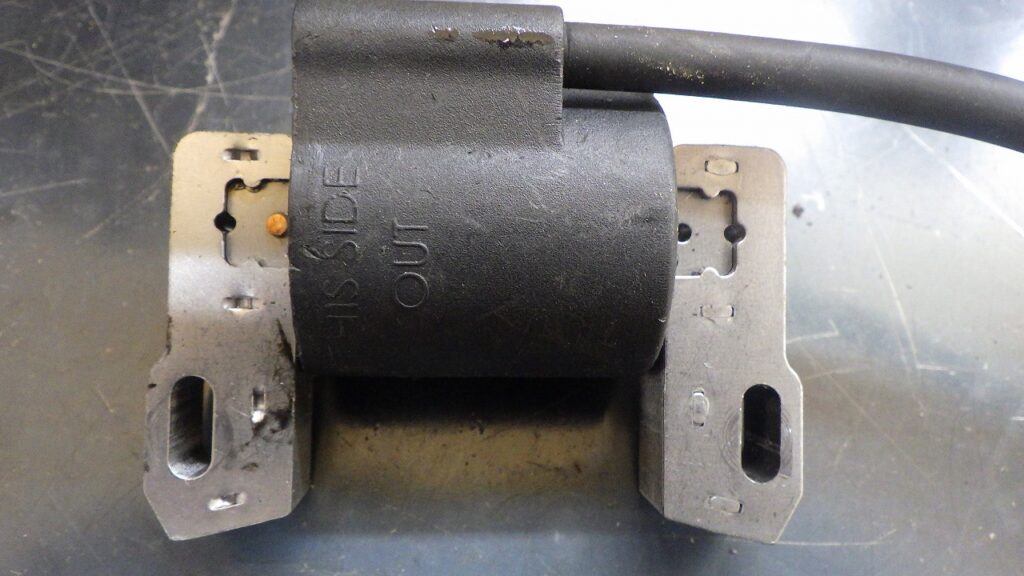

- THIS SIDE OUT
という表示があります。
一見分かりにくい表示ですが、
「THIS SIDE OUT」が外側から見える向きで組み付けることが重要です。
つまり、
「CYL SIDE」がシリンダー側になるように取り付けます。
向きを間違えると磁気回路が正常に働かず、点火性能に悪影響を与える可能性があります。
電子部品だからこそ、細かな確認が重要になります。
BSサービスの整備基準

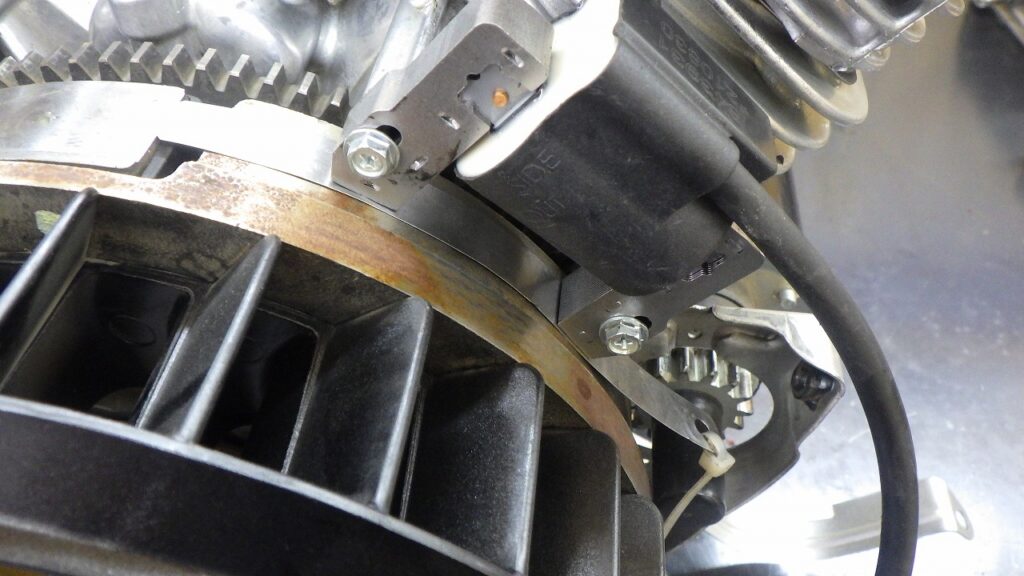

BSサービスでは、点火コイルを取り付ける際に必ずエアギャップ（フライホイールとの隙間）を調整しています。
メーカー規定値は
0.25～0.30mm
です。
調整には**シックネスゲージ（隙間ゲージ）**を使用します。
特に150mm程度の長さのあるゲージは作業性が良く、均一な調整ができるためおすすめです。
インターネットではタバコの箱や厚紙を利用して調整している例も見られますが、厚みの誤差が大きく、正確な調整はできません。
隙間ゲージは安価な工具ですので、確実な整備のためにも使用することをおすすめします。
BSサービスでは、このような基本作業を省略せず、一台一台確認しながら組み付けています。
清掃前後でどう変わるのか
点火コイル自体は電子部品のため内部清掃は行いませんが、取付面や周辺には鉄粉や汚れが付着している場合があります。
取付部に異物があると、
- 隙間が均一にならない
- コイルが傾いて取り付く
- 規定値で調整できない
などの問題が発生します。

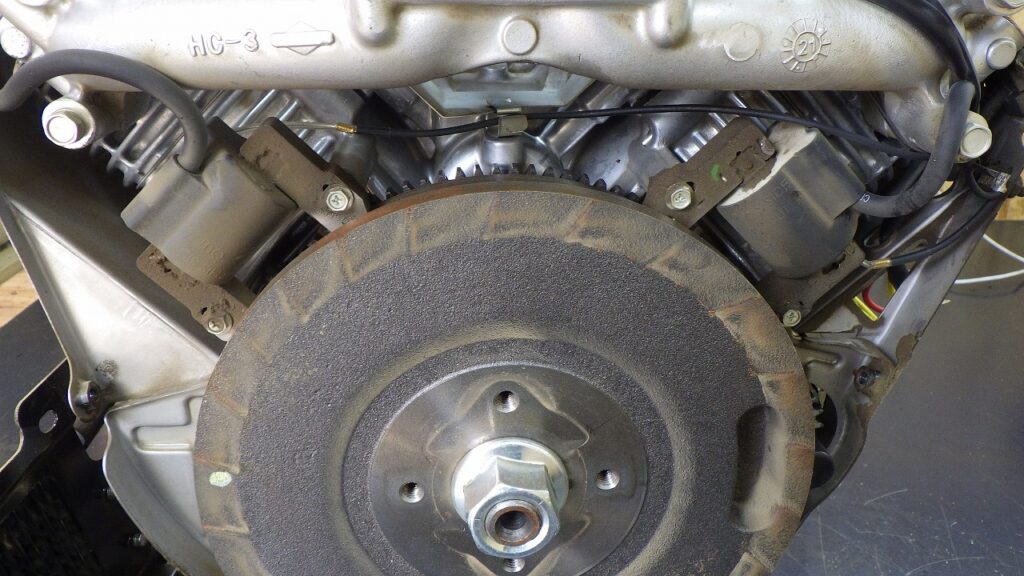

また、フライホイールの磁石部分に錆や鉄粉が大量に付着している場合も、磁力に影響する可能性があります。
BSサービスでは組付け前に周辺を清掃・点検し、正常な状態でエアギャップ調整を実施しています。
こうした細かな作業の積み重ねが、始動性や安定した運転性能につながります。
組付け前に確認するポイント
点火コイルを組み付ける前には、以下のポイントを確認しています。
取付方向を確認する
「THIS SIDE OUT」の表示が見える向きになっているか確認します。
フライホイールとの隙間を確認する
シックネスゲージを使用し、
0.25～0.30mm
に調整します。
フライホイールとの接触がないか確認する
隙間が狭すぎると回転中に接触し、点火コイルやフライホイールを破損させる恐れがあります。
逆に隙間が広すぎると磁力が弱くなり、始動性悪化や失火の原因になります。
このような小さな調整ひとつが、エンジン全体の性能に大きく影響します。
まとめ
VANGUARD Vツインエンジンの点火コイルは、エンジンの始動性や安定した運転を支える重要な部品です。
取付方向やエアギャップ調整を正しく行うことで、本来の性能を発揮し、部品寿命の延長にもつながります。
BSサービスでは、長野県安曇野市・松本市を中心に、全国からのエンジン発送修理にも対応しています。
オーバーホールやエンジン不調の点検だけでなく、こうした細かな整備品質にもこだわり、一台ずつ丁寧に作業しています。
バンガードVツインエンジンの修理やオーバーホールをご検討の際は、お気軽にBSサービスまでご相談ください。
