この部品はなぜ重要なのか
スターターモーター（セルモーター）は、エンジン始動時にクランクシャフトを回転させるための重要な部品です。
バッテリーから供給された電力でピニオンギアをフライホイールリングギアへ噛み合わせ、エンジンを始動させます。
この部品が正常に動作しなければ、燃料や点火系に異常がなくてもエンジンは始動できません。
バンガードVツインエンジン（14・16・18・21・23GHP）には複数種類のスターターモーターが採用されており、多くのお問い合わせをいただく部品の一つです。
BSサービスでは、部品番号だけで判断するのではなく、現品確認と仕様確認を行ったうえで適切な部品選定を行っています。
スターターモーター4種類の違い
| 部品番号 | 仕様 | 互換性 |
|---|---|---|
| 84013068 | 標準仕様（黒色・筒長約115mm） | ○ |
| 84013067 | ヘビーデューティー仕様（黒色・筒長約125mm） | ○ |
| 691564 | ヘビーデューティー仕様（金色） | ○ |
| 84013066 | ソレノイドシフト仕様 | 通常品とは互換なし（追加工必要） |
標準仕様・ヘビーデューティー仕様は互換性がありますが、ソレノイドシフト仕様（84013066）はシリンダーブロック側への追加工が必要になるため、通常仕様への単純交換はできません。
また、現在流通しているスターターモーターは金属製ピニオンギア仕様となっています。
旧タイプには樹脂製ピニオンギア仕様も存在するため、部品番号確認が重要になります。

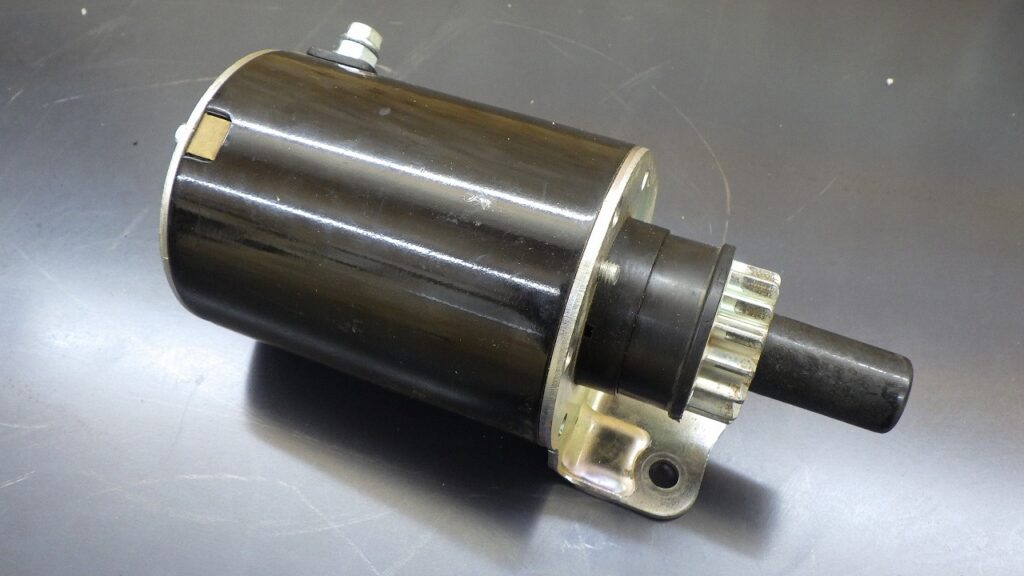

84013068 標準仕様スターターモーター（黒色筒長 115ｍｍ）

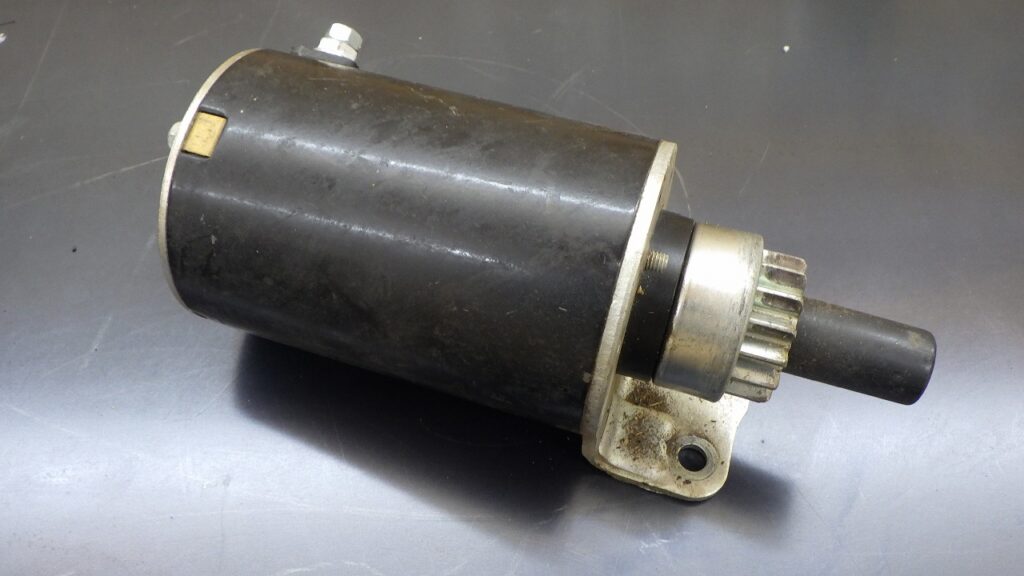

84013067 ヘビーデューティー仕様（黒色筒長 125ｍｍ）

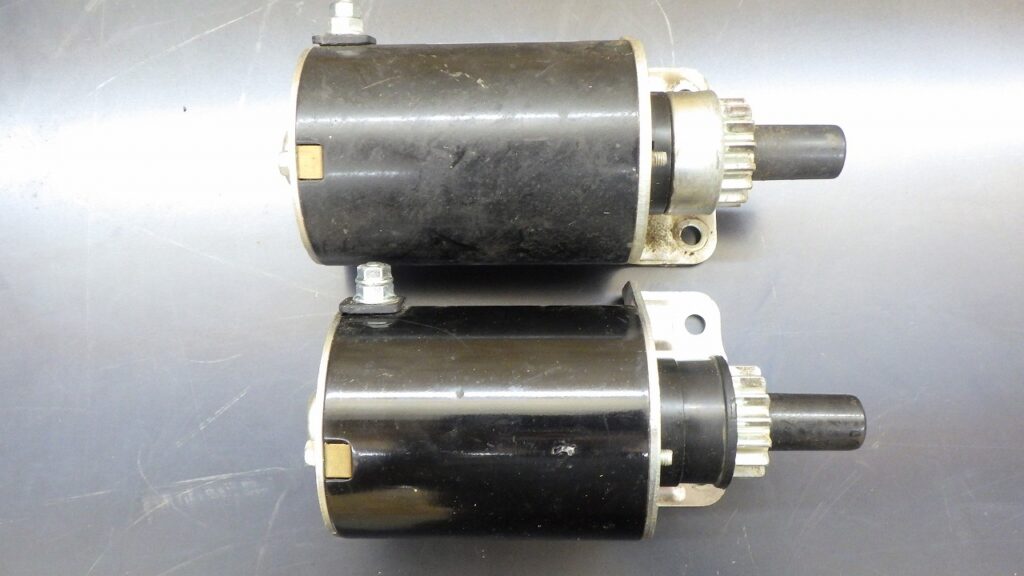

84013068標準仕様と84013067ヘビーデューティー仕様との比較
上がヘビーデューティー仕様、下が標準仕様

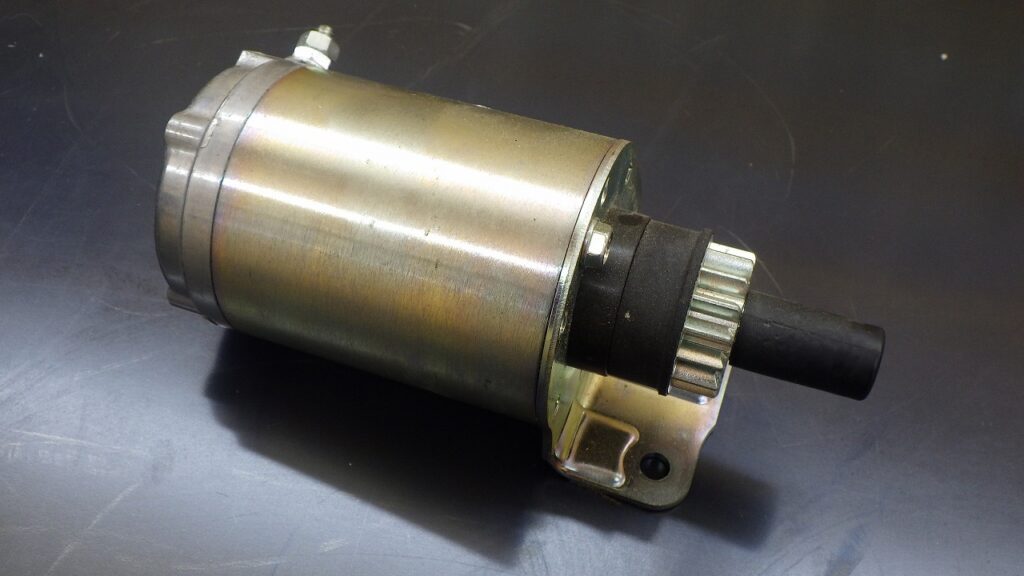

691564 ヘビーデューティー仕様

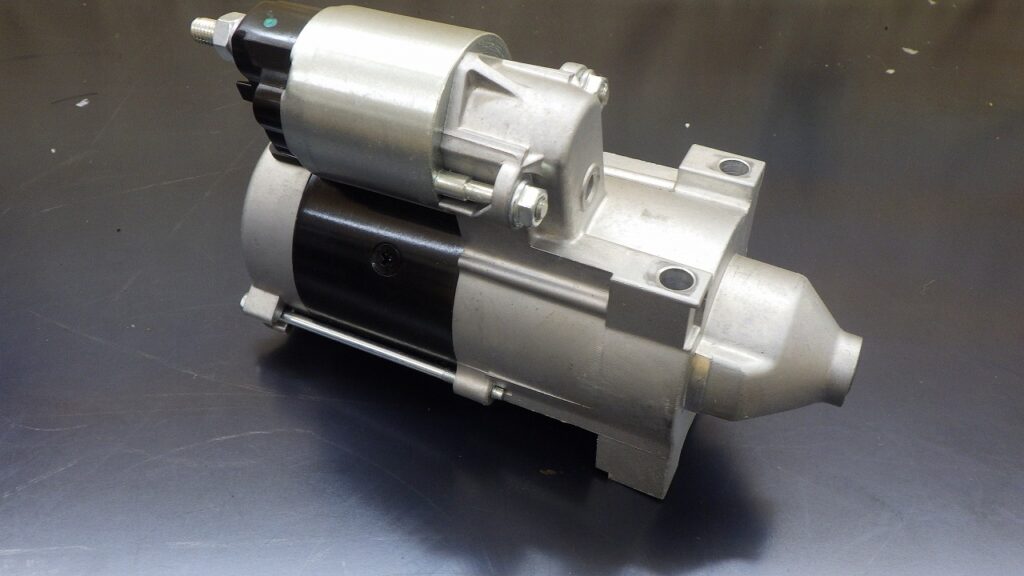

84013066 ソレノイドシフト仕様
新品同様を目指す理由
BSサービスでは、スターターモーター交換時にも関連部品まで確認することを整備基準としています。
セルモーターだけ交換しても、
- リングギア摩耗
- バッテリー能力不足
- アース不良
- リレー接点不良
などが原因の場合、始動不良は改善しません。
実際の整備現場でも、
「セルモーター故障と思ったらアースケーブル腐食だった」
「リングギア摩耗により異音が発生していた」
というケースは少なくありません。
原因を正しく診断することが、長期間安心して使用するためには重要です。
BSサービスの整備基準
BSサービスではスターターモーター交換前に以下の項目を確認しています。
バッテリー電圧確認
始動前後の電圧を測定し、容量不足がないか確認します。
弱ったバッテリーではセルモーターへ大きな負荷がかかります。
配線・アース確認
端子の腐食や接触不良は始動不良の大きな原因です。
抵抗が増えることでセル回転不足になります。
リレー・ソレノイド確認
スターターリレー接点不良でもセルが回らないことがあります。
部品交換前に必ず点検します。
リングギア摩耗確認
フライホイールリングギアが摩耗していると、ピニオンギアが正常に噛み合わず異音や空回りの原因になります。
セル単体試験
スターターモーター単体でも動作確認を行い、不具合箇所を特定します。
清掃前後でどう変わるのか
スターターモーター本体だけでなく、取付面や配線端子を清掃することで導通性が改善します。
写真でも新品スターターと使用済みスターターでは外観が大きく異なりますが、BSサービスでは見た目だけではなく、
- 接触面
- 配線端子
- ボルト部
- アース部
まで清掃・確認を実施しています。
細かな部分を観察し整備することで、本来の性能を発揮できる状態へ近づけます。
組付け前に確認するポイント
スターターモーターを長持ちさせるために、BSサービスでは次の3点を特に重要視しています。
バッテリーは十分充電された状態で使用する
電圧不足で長時間セルを回し続けると、内部ブラシや巻線へ大きな負担がかかります。
バッテリー管理はセルモーター寿命へ直結します。
約250時間ごとにバルブクリアランスを調整する
バンガードVツインにはデコンプレッション機構（デコンプ）が装備されています。
バルブクリアランスが狂うとデコンプが正常に作動せず、始動時圧縮が高くなりスターターモーターへ過大な負荷がかかります。
BSサービスでは約250時間ごとの点検・調整をおすすめしています。
油圧直結機は冬用作動油を使用する
乗用芝刈機や乗用雑草刈機など油圧ポンプ直結仕様では、冬季に作動油粘度が高くなると始動抵抗が増加します。
低温時にはメーカー推奨の冬用作動油を使用することで、セルモーターへの負担軽減につながります。
まとめ
バンガードVツインエンジン用スターターモーターには4種類の仕様が存在し、それぞれ特徴や互換性が異なります。
特にソレノイドシフト仕様は追加工が必要となるため、部品選定には注意が必要です。
また、スターターモーターは交換するだけでなく、バッテリー・アース・リングギア・リレー・バルブクリアランスなど関連部分まで確認することで、本来の始動性能を維持できます。
株式会社BSサービスでは、長野県安曇野市・松本市を中心に全国からのエンジン発送修理にも対応しております。
バンガードVツインエンジンの始動不良やスターターモーター選定でお困りの際は、お気軽にご相談ください。部品選定からオーバーホールまで、整備経験をもとにサポートいたします。
