バンガードVツイン燃料ポンプ（597338）の役割と交換基準｜ダイアフラム式燃料ポンプの仕組みと整備ポイントを解説

この部品はなぜ重要なのか

バンガードVツイン14GHP・16GHP・18GHP・21GHP・23GHPは、乗用芝刈機や乗用草刈機、ゴルフ場管理機械、産業機械など幅広い製品に採用されている汎用ガソリンエンジンです。

これらの機械は燃料タンクがエンジン本体ではなく、製品フレームの横や下側に設置されていることが多くあります。

そのため、ガソリンをキャブレターまで送り続けるために**燃料ポンプ（部品番号597338）**が装着されています。

この燃料ポンプは電気式ではなく、エンジン内部のピストン運動によって発生するシリンダー内の圧力変化を利用して燃料を送り出すダイアフラム式ポンプです。

電源が不要で非常に信頼性が高い構造ですが、長年使用すると内部のダイアフラムが劣化し、性能が低下することがあります。

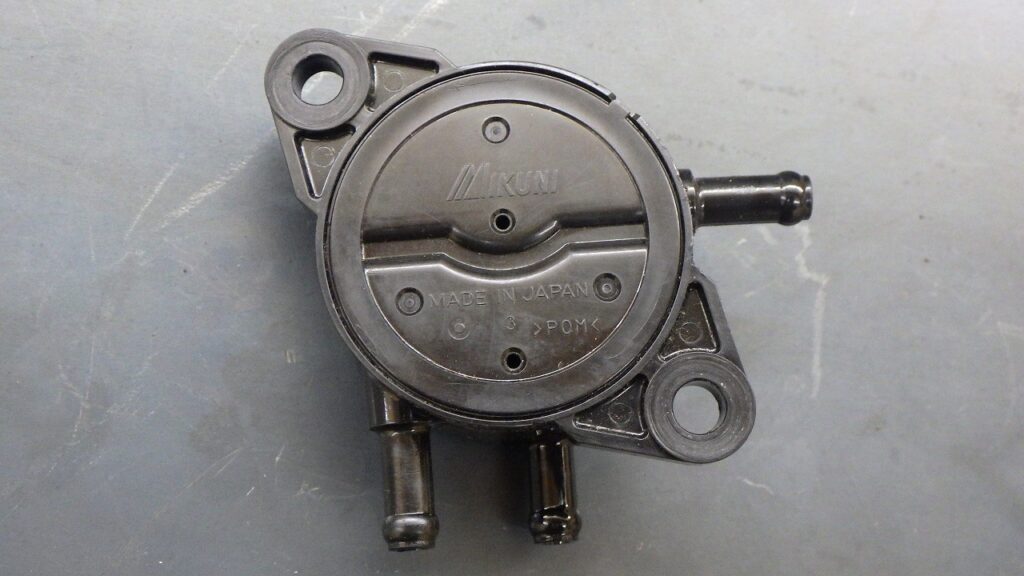

写真のような小さな部品ですが、エンジン性能を左右する重要部品の一つです。

---

新品同様を目指す理由

BSサービスでは、燃料ポンプも「付いていれば良い部品」ではなく、「正常に機能していること」が重要だと考えています。

ダイアフラムが破損すると、ポンプ中央に設けられている小さな穴からガソリンが噴き出します。

燃料漏れは火災の危険があるだけでなく、エンジン停止や周囲への引火リスクにもつながるため、発見した場合は直ちにエンジンを停止し交換する必要があります。

また、古いポンプは吐出量不足になり、高負荷運転時に燃料不足を起こして失速やエンジン停止の原因になることもあります。

安心して長期間使用できる状態を維持するためにも、燃料ポンプの状態確認は欠かせません。

---

BSサービスの整備基準

BSサービスでは燃料ポンプ整備時に以下の点を重点的に確認しています。

• ポンプ本体の亀裂や変形
• ダイアフラム劣化による燃料漏れ
• ホース接続部の劣化・緩み
• ポンプ裏側のフィルター汚れ
• 燃料流量の確認
• パルスホースの状態確認
• ガソリン臭や滲みの有無

また、転倒歴がある機械では特に注意して点検を行います。

バンガードVツインは転倒するとバルブカバーからエンジンオイルが真空ホース側へ流れ込み、燃料ポンプ内部へ侵入することがあります。

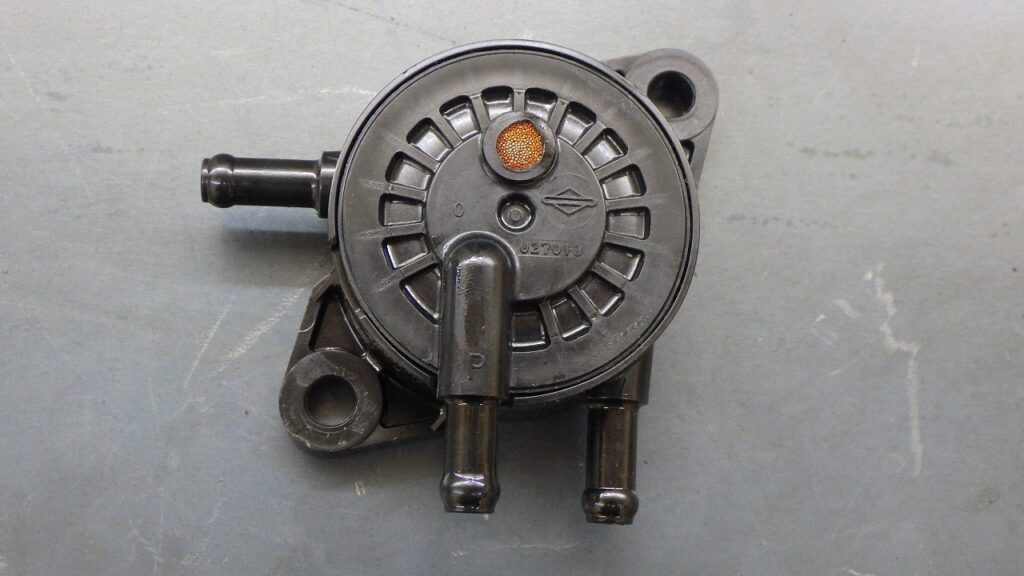

この場合、燃料ポンプ裏側の金色フィルター部分からオイルが出てくることがあります。

オイルが内部へ侵入すると、シリンダー内の圧力変化がダイアフラムへ正しく伝わらず、燃料が送れなくなり始動不良を起こす場合があります。

細かな変化を見逃さないことが、安定したエンジン性能につながります。

---

清掃前後でどう変わるのか

燃料ポンプ周辺には、長年使用すると土埃や草、オイル汚れが付着します。

汚れが多い状態では燃料漏れやオイル漏れの発見が遅れ、トラブルを見逃す可能性があります。

BSサービスでは、部品交換だけではなく周辺部品まで清掃し、異常が確認しやすい状態にして組み付けを行います。

清掃された状態では燃料ホースやホースバンドの状態確認もしやすく、今後のメンテナンス性も向上します。

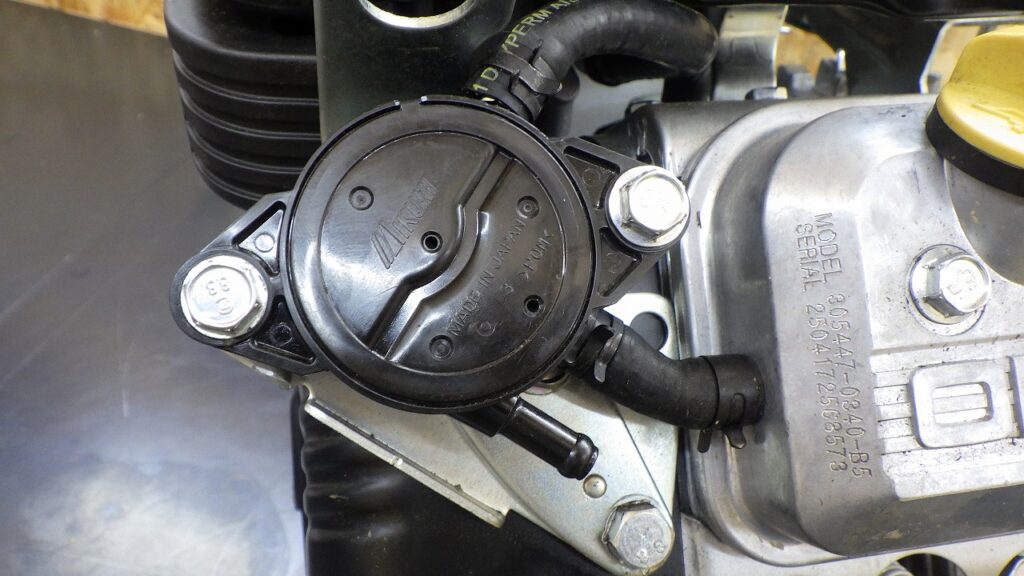

写真のように細かな部分まで観察することが、エンジンを長持ちさせる秘訣です。

---

組付け前に確認するポイント

燃料ポンプ交換時にはホースの取り回しや接続方向を確認します。

また、横軸エンジンではオイル給油口付近に真空ホースが配置されているため、エンジンオイルを勢いよく注ぐとホース内へオイルが入り込む場合があります。

オイルが真空ホースに入り込むと燃料ポンプが正常に作動せず、エンジンが始動できなくなることがあります。

給油時はゆっくりと規定量を注入し、ホースへ流入させないことが重要です。

部品交換だけでなく、このような組付け時の確認作業まで丁寧に行うことが安定した性能につながります。

---

まとめ

バンガードVツインの燃料ポンプ（597338）は、電気を使わずシリンダー内の圧力差だけで燃料を送り続ける非常に優れた機構です。

しかし、ダイアフラムの劣化や転倒によるオイル混入、経年劣化による燃料漏れなどが発生すると、始動不良やエンジントラブル、さらには火災リスクにつながる可能性があります。

BSサービスでは、部品交換だけでなく、周辺部品の状態確認や清掃、ホース類の点検まで含めた整備を実施し、安心して使用できる状態を目指しています。

長野県安曇野市・松本市をはじめ全国からエンジン発送修理にも対応しております。

バンガードVツインエンジンの始動不良や燃料漏れ、オーバーホール、整備についてご不明な点がありましたら、お気軽に株式会社BSサービスまでご相談ください。
