ピストンリング交換基準とは？VANGUARD Vツインエンジンの整備品質を支える重要な測定

エンジンオーバーホールでは多くの部品を点検しますが、その中でも重要な部品の一つがピストンリングです。

VANGUARD Vツインエンジンは耐久性の高い業務用エンジンとして知られていますが、長時間使用されたエンジンではピストンリングの摩耗が進み、圧縮低下やオイル消費増加の原因となります。

BSサービスでは、単に分解して清掃するだけでなく、数値に基づいた判断を行いながら整備を進めています。

今回はピストンリング交換の判断基準についてご紹介します。

この部品はなぜ重要なのか

ピストンリングには主に次の役割があります。

燃焼室の圧縮を保持する
エンジンオイルの消費を抑える
ピストンの熱をシリンダーへ伝える

これらの役割が正常に機能しなくなると、

エンジン出力低下
始動性悪化
ブローバイガス増加
オイル上がり
白煙発生

といった症状につながります。

特に乗用芝刈機や乗用雑草刈機、ゴルフ場管理機械などは長時間運転されるため、ピストンリングの状態がエンジン性能に大きく影響します。

新品同様を目指す理由

BSサービスではオーバーホール時に「まだ使えるか」だけでなく、

「今後も安心して使用できるか」

という視点で判断しています。

今回のVANGUARD Vツインエンジンでは、ピストンリングを取り外した後にシリンダーへ単体で挿入し、合口隙間を測定しました。

新品基準値は

0.20～0.40mm

です。

交換推奨値は

0.76mm

となっています。

今回測定した結果は

0.60mm

でした。

交換限界には達していませんでしたが、新品基準からは大きく離れている状態でした。

オーバーホール後に長期間使用していただくことを考慮し、BSサービスでは安全側の判断として新品リングへ交換しました。

BSサービスの整備基準

BSサービスではピストンリング交換時に次の項目を確認しています。

合口隙間の測定

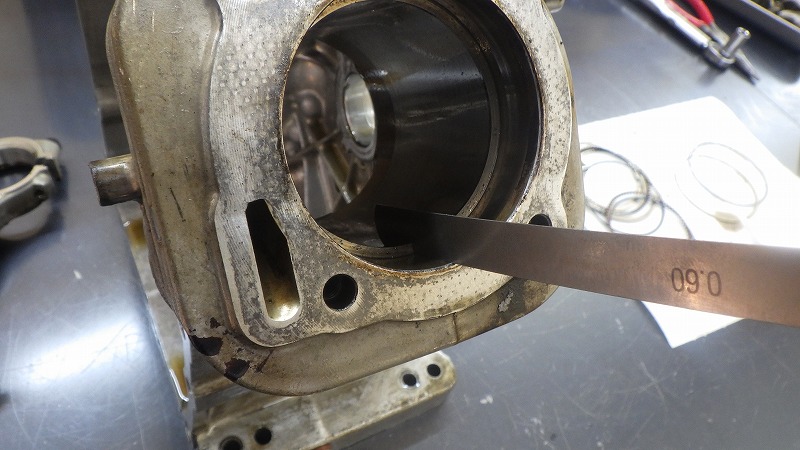

ピストンリング単体をシリンダー内へ挿入し、シックネスゲージで隙間を測定します。

写真のようにリングをシリンダー内へセットし、隙間を正確に確認します。

数値で摩耗状態を把握することで、感覚だけに頼らない整備を行っています。

白煙エンジンは特に注意

白煙を吐いているエンジンでは、リングがオイルによって固着しているケースが少なくありません。

この場合、

リングの弾性低下
オイルコントロール不良
圧縮漏れ

が発生している可能性があります。

そのためBSサービスでは、白煙症状が確認されたエンジンについてはピストンリング交換を強く推奨しています。

使用時間による予防交換

使用環境にもよりますが、

おおよそ1500時間前後

が交換を検討する一つの目安と考えています。

実際には、

使用環境
メンテナンス状況
オイル管理

によって大きく変わるため、分解点検時には必ず実測値を確認しています。

清掃前後でどう変わるのか

ピストンリングを交換する際は、リングだけを交換して終わりではありません。

リング溝にカーボンが堆積していると、

リングが自由に動かない
圧縮保持性能が低下する
オイル消費が増える

などの問題が発生します。

そのためBSサービスではリング溝を丁寧に清掃し、リングがスムーズに動作する状態を確認してから組み付けています。

この工程を省略すると、新品リングを組み付けても本来の性能を発揮できない場合があります。

組付け前に確認するポイント

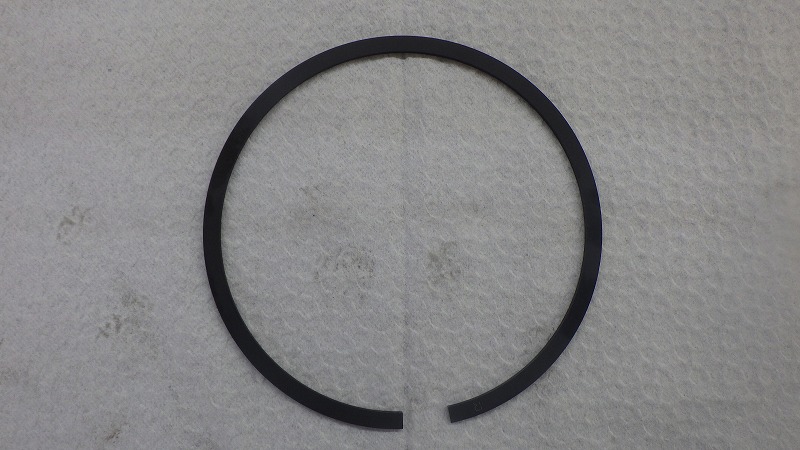

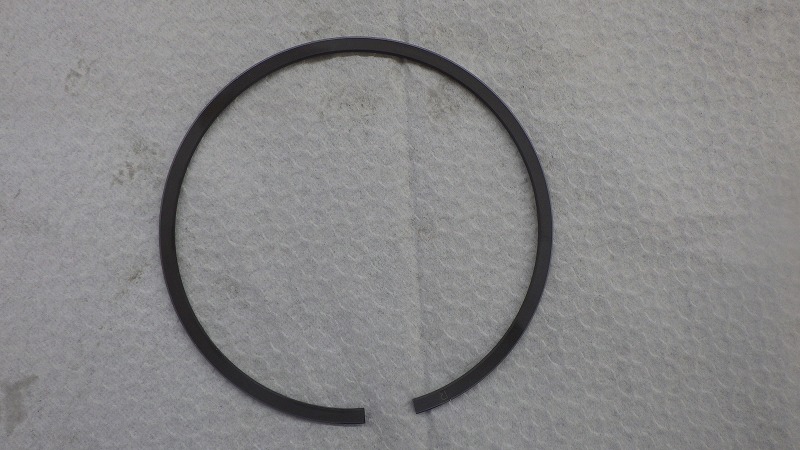

ピストンリングには組付け方向があります。

今回使用したVANGUARD Vツインエンジン用リングでは、

トップリング：銀色
セカンドリング：黒色

で識別できます。

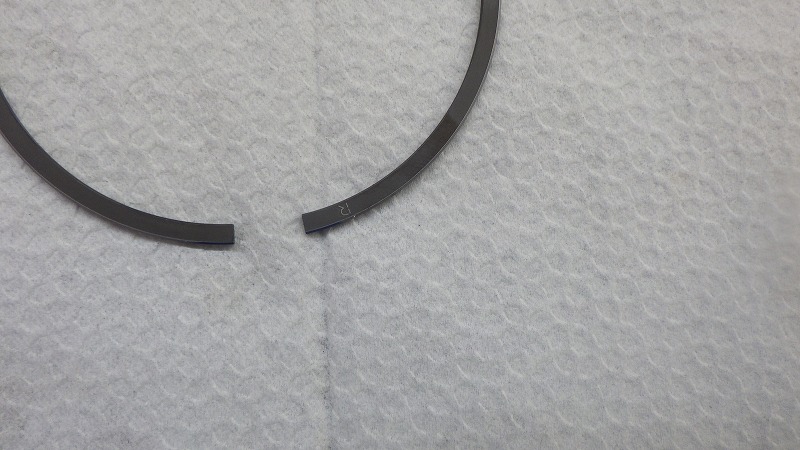

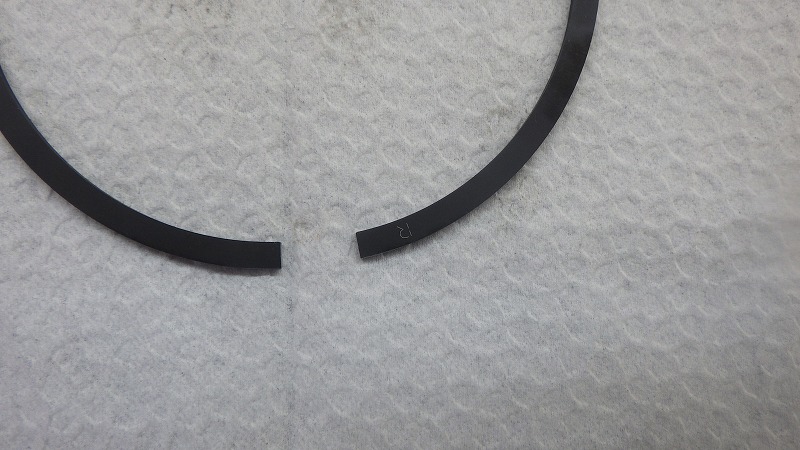

さらにリング端面にはマークが刻印されています。

このマークを

ピストンヘッド側（上向き）

にして組み付けます。

本来はリング断面形状を確認して判断しますが、刻印マークを確認することで取り付けミスを防げます。

また、組付け時にはトップリングとセカンドリングの合口位置を

180°ずらして配置

します。

これにより圧縮漏れやオイル上がりを防止できます。

こうした細かな組付け基準も、エンジン性能を維持するためには欠かせないポイントです。

まとめ

ピストンリングは小さな部品ですが、エンジン性能を大きく左右する重要部品です。

BSサービスでは、

合口隙間の実測
摩耗状態の確認
リング溝清掃
組付け方向確認
合口位置管理

といった工程を行いながら整備品質を確保しています。

今回のように交換限界値に達していなくても、新品基準から大きく離れている場合は、今後の使用時間や信頼性を考慮して交換を提案することがあります。
