バンガードVツインエンジン（14GHP・16GHP・18GHP・21GHP・23GHP）は、乗用芝刈機や乗用草刈機、ゴルフ場管理機械、産業機械など幅広い用途で使用されている信頼性の高い汎用ガソリンエンジンです。

そのエンジンには「グランドワイヤーケーブル（停止線）」と呼ばれる配線が装備されており、エンジンを安全かつ確実に停止させるための重要な役割を担っています。

一見すると単なる配線に見えますが、内部にはダイオードが組み込まれており、この小さな部品がVツインエンジン特有の停止回路を支えています。

BSサービスでは、このような細かな部品についても整備品質を左右する重要部品として点検・確認を行っています。

---

この部品はなぜ重要なのか

一般的な汎用ガソリンエンジンは、点火コイルの一次側端子をアースへ落とすことで火花を止め、エンジンを停止させています。

バンガードVツインエンジンも基本構造は同じですが、V型2気筒エンジンであるため停止回路には工夫がされています。

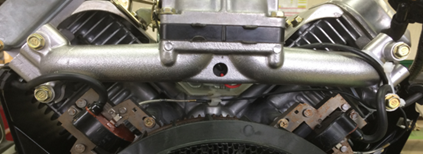

バンガードVツインでは左右2個の点火コイルが装着されています。

もしダイオードが存在しなければ、停止時に1番シリンダー側の点火コイルが2番シリンダー側の点火コイルを励磁してしまい、正常に火花が止まらずエンジンが停止できない現象が発生します。

この現象を防ぐために、グランドワイヤーケーブルにはダイオードが組み込まれています。

ダイオードは電流を一方向だけ流す性質があり、点火コイル同士の相互干渉を防ぎながら確実にエンジンを停止させています。

目立たない部品ですが、安全性に直結する重要な部品です。

部品番号　：　

---

新品同様を目指す理由

BSサービスでは、オーバーホールや分解整備の際、性能だけではなく安全性も重視しています。

グランドワイヤーケーブルは長期間の使用により熱や振動の影響を受け、内部のダイオードが劣化・焼損することがあります。

ダイオードが断線して導通しなくなると、停止スイッチを操作してもエンジンが停止しなくなる場合があります。

キャブレターに燃料カットソレノイドが装備されている機種では、燃料供給が止まるため数秒後に停止するケースがありますが、その数秒間はエンジンが回転し続けます。

緊急停止が必要な状況では、この停止遅れが重大な事故につながる危険性があります。

そのためBSサービスでは、外観だけでは判断せず、停止回路の健全性まで確認し、安全に停止できる状態を目指して整備を行っています。

---

BSサービスの整備基準

BSサービスではグランドワイヤーケーブルについて、以下の内容を確認しています。

配線の外観点検

・配線被覆の傷や擦れ
・熱による変色
・コネクターの腐食
・端子の緩み
・断線の兆候

細かな傷でも将来的なトラブルにつながるため見逃しません。

ダイオードの点検

ダイオード部分の焼損や変形、損傷がないか確認します。

必要に応じて導通方向を確認し、一方向のみ電流が流れる正常な状態であることを確認します。

配線の取り回し確認

排気管やフライホイールなど高温部や回転部へ接触していないか確認します。

固定状態や配線ルートも確認し、長期間安心して使用できるよう仕上げています。

---

清掃前後でどう変わるのか

エンジン周辺にオイルや草粉、泥などが付着していると、配線の損傷や劣化を発見しにくくなります。

清掃を行うことで、ダイオード部の損傷や配線被覆の異常、断線の兆候などを細かく確認することができます。

また、汚れを除去することで放熱性も向上し、配線への熱ダメージ軽減にもつながります。

BSサービスでは、清掃も整備品質を維持するための重要な工程として実施しています。

---

組付け前に確認するポイント

組付け前には次の項目を必ず確認しています。

・ダイオードの向きが正しいこと

・コネクターが確実に接続されていること

・配線に無理な張力が掛かっていないこと

・排気管や可動部へ接触していないこと

・停止スイッチ操作で確実にエンジン停止回路が作動すること

細かな確認作業を積み重ねることで、安心して使用できるエンジンへ仕上げています。

---

まとめ

グランドワイヤーケーブル（停止線）は、バンガードVツインエンジンを安全に停止させるために欠かせない重要部品です。

内部のダイオードが正常に機能していることで、2つの点火コイルが互いに干渉することなく確実にエンジンを停止できます。

万が一ダイオードが故障すると、停止スイッチを操作してもエンジンが停止しない危険な状態になる可能性があります。

BSサービスでは、このような目立たない部品についても細かく点検し、安全性と信頼性を重視した整備を実施しています。
