【VANGUARD 16GHP オイル漏れ修理事例】ベアリング偏摩耗によるフライホイール側オイルシール漏れ｜ゴルフ場管理機械エンジンオーバーホール

ゴルフ場管理機械に搭載されたVANGUARD 16GHPエンジンのオイル漏れ修理事例

今回は、ゴルフ場で使用されている管理機械に搭載されたBriggs & Stratton製VANGUARD（バンガード）Vツインエンジンの修理事例をご紹介します。

機械は約700時間使用されており、「エンジンオイルが漏れる」という症状で入庫しました。

オイル漏れは単純なオイルシール劣化の場合もありますが、内部部品の摩耗や軸受け異常が原因となっているケースも少なくありません。

今回も点検を進めると、オイルシール交換だけでは解決しない重大な原因が隠れていました。

---

故障状況

発生していた症状

• エンジンオイル漏れ
• フライホイール側からのオイル滲み
• エンジン周辺へのオイル飛散

搭載エンジンはBriggs & Stratton製VANGUARD Vツインエンジン（型式305447）。

ゴルフ場管理機械は長時間連続運転されることが多く、エンジンへの負荷も大きくなります。

オイル漏れを放置すると潤滑不足やベルトへのオイル付着による二次故障につながるため、早期の点検が重要です。

---

診断の流れ

まずはオイル漏れ箇所を特定

分解前の点検で、フライホイール側オイルシール付近からオイル漏れが発生していることを確認しました。

通常であればオイルシール交換を検討しますが、さらに詳細点検を実施しました。

クランクシャフトに異常を発見

フライホイールを取り外して点検すると、クランクシャフトを手で動かした際に数ミリ単位でガタが発生していました。

本来であればほとんど感じないレベルのクリアランスですが、今回は明らかな異常値です。

さらに分解調査を進めた結果、

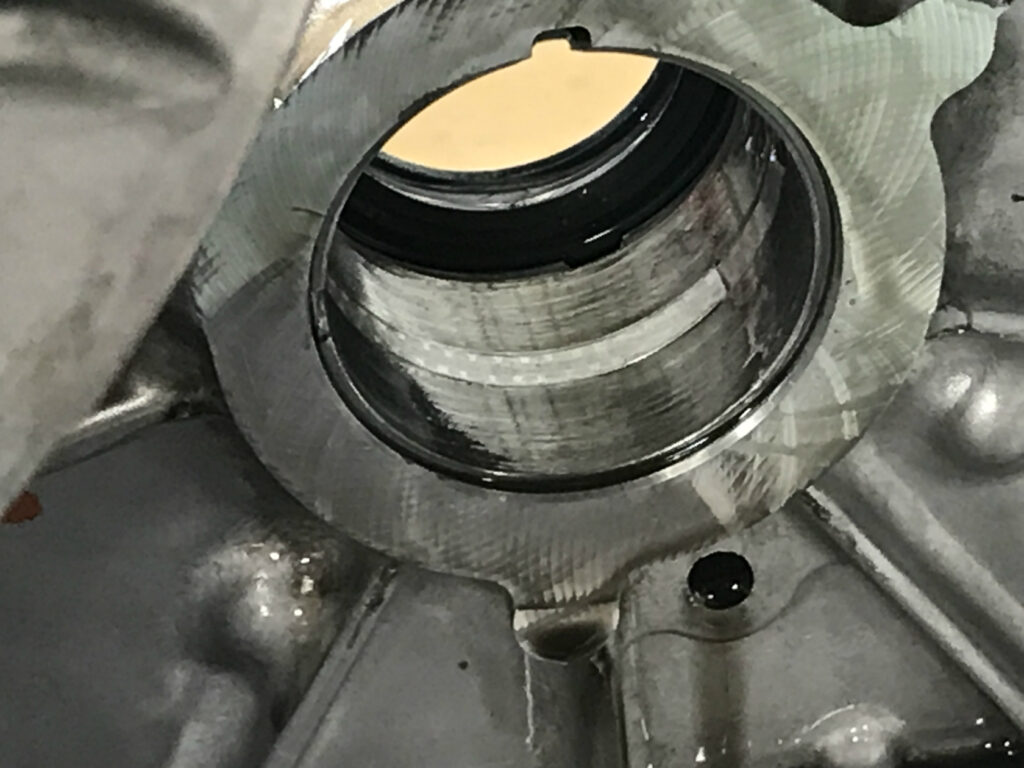

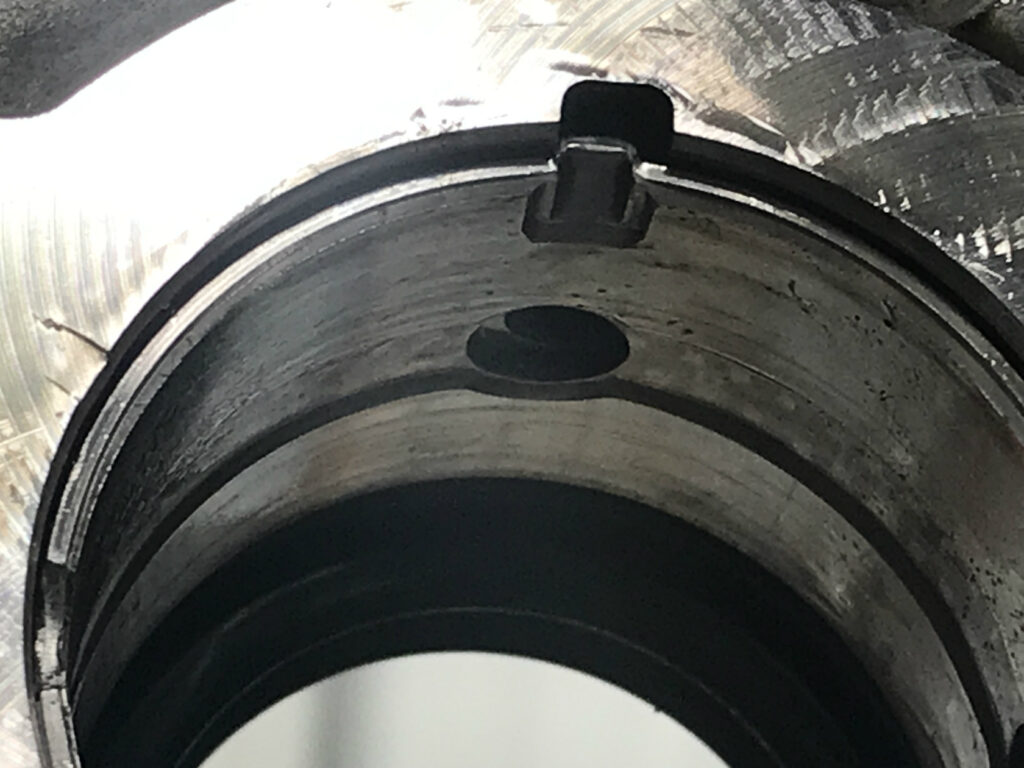

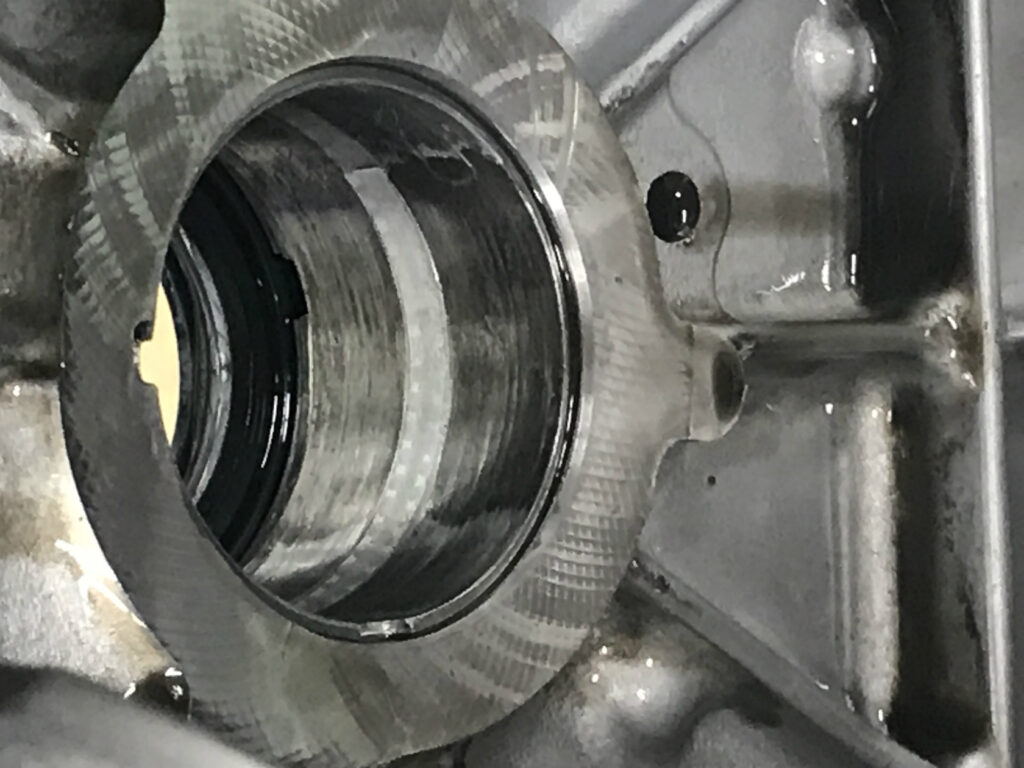

• フライホイール側プレーンベアリングの摩耗

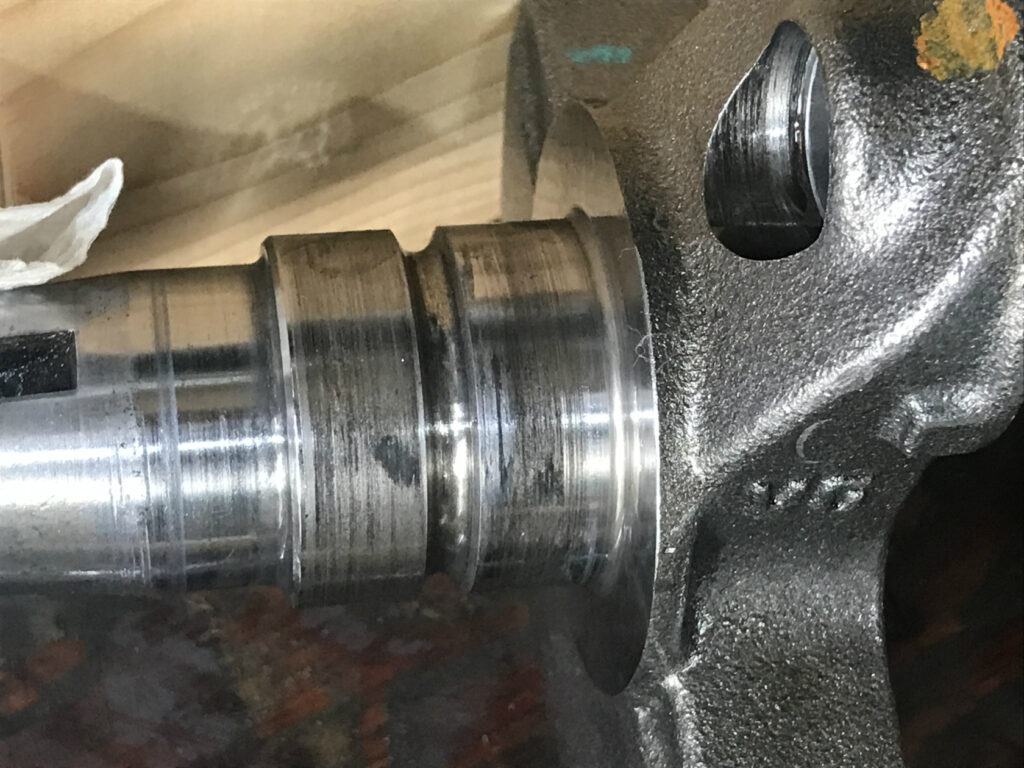

• クランクシャフトジャーナル部の偏摩耗

を確認しました。

添付写真でも、クランクシャフトおよびベアリング接触面に偏摩耗の痕跡が確認できます。

---

故障原因

原因は異常なベルトテンション

今回の故障原因は、エンジン内部の不具合ではありませんでした。

ゴルフ場管理機械ではPTO軸にプーリーを装着し、ベルト駆動によって各装置を動かしています。

しかし調査の結果、ベルトテンションがメーカー想定以上に強く設定されていたことが判明しました。

VANGUARD Vツインエンジンのクランクケースカバー側はボールベアリング構造ですが、フライホイール側はプレーンベアリング構造です。

そのため過大なベルト荷重が長期間加わると、

• クランクシャフトが常に一方向へ押される
• 油膜が維持できなくなる
• プレーンベアリングが偏摩耗する
• クランクシャフトも摩耗する
• 軸振れが発生する
• オイルシールが正常に機能しなくなる

という流れで故障が進行します。

つまり今回のケースは、

「エンジンが壊れた」のではなく、「外部からの過大な負荷によって壊された状態」

と言える事例でした。

---

修理内容

分解・測定・部品交換

エンジンを分解し、摩耗部品を交換しました。

交換した主な部品は以下の通りです。

• プレーンベアリング
• クランクシャフト
• ガスケット類
• オイルシール類
• 消耗品類

組み立て後は各部クリアランスを確認しながら規定値に調整しました。

---

交換部品

今回交換した部品

• クランクシャフト
• プレーンベアリング
• フライホイール側オイルシール
• クランクケースガスケット
• 各種シール類
• 消耗部品一式

摩耗したベアリングのみ交換しても、クランクシャフト側が摩耗していれば再発の可能性があります。

そのため今回は関連部品を含めて交換し、確実な修理を実施しました。

---

修理後の状態

部品交換および組立後に試運転を実施しました。

修理結果

• オイル漏れ解消
• 異常な軸ガタ解消
• アイドリング安定
• 吹け上がり良好
• 実作業を想定した運転でも問題なし

ゴルフ場での使用に十分耐えられる状態まで復旧しました。

---

再発防止策

ベルトテンション管理が重要

今回のような故障は、エンジン内部の設計不良ではなく周辺機器の調整不良によって発生するケースがあります。

特に乗用芝刈機、乗用雑草刈機、ゴルフ場管理機械では、

• ベルト交換後
• プーリー交換後
• テンショナー交換後
• 定期点検時

にテンション確認を実施することが重要です。

メーカー指定値を超える過大なテンションは、

• クランクシャフト摩耗
• ベアリング損傷
• オイル漏れ
• PTO部破損

につながる可能性があります。

エンジン本体だけでなく、駆動系全体を含めた管理が故障予防のポイントです。

---
